Размер ПКБ:	Максимально 500 мм х 500 мм	Тип осмотра:	Автоматизированный
Источник света:	Светодиодные	Скорость проверки:	1000mm/s
Система камеры:	Цифровая камера 3D	Резолюция:	10μm
Система освещения:	Светодиодные	Метод выравнивания:	Автоматическое выравнивание
Освещение:	СИД RGB	Точность проверки:	±5μm
Силовое питание:	Обменное давление 220 В, 50/60 Гц	AOI:	Автоматизированный
Операционная система:	Windows 10	Размер:	1000 мм х 800 мм х 1500 мм
Зона осмотра:	До 510 X 510 мм

Модель устройства		K3412
Способность обнаружения	Элементы обнаружения	Недостаточная сварка, недостаточная сварка, сварка с мостами, сварка пасты, аномалия формы, оффсет
Способность обнаружения	Способ сканирования	Stop&Go
Оптическая система	Камера	12-мегапиксельная высокоскоростная цветовая промышленная камера
	Источник света	4 Источник света DLP (технология растрового фазового сдвига) и источник света красного, зеленого и синего (RGB)
	Резолюция	10μm и 15um (необязательно)
Производительность обнаружения	Точность высоты (модуль калибровки)	1μm (с использованием стандартного калибровочного блока)
	Повторяемость объема	< 1% (стандартный блок проверки, 3Sigma)
	Максимальная стоимость компенсации изгиба плит	±3 мм
	Способность обнаружения GRR	<10% при 6o ((+50% толерантности, разрешение 5μm)
	Максимальная высота обнаружения	20 мм/40 мм
	Решение проблемы теней	Технология смены фазы решетки для устранения теней и четырехнаправленная система освещения 3D источника света
	Метод компенсации изгиба плит в реальном времени	Компенсация изгиба плит (Z-Tracking+Pad Referencing)
	Тест-экран	Цвет (3D и 2D изображения отображаются вместе)
	Устройства для вождения	Сервомотор + руководство винтом
	Скорость движения	800 мм/с
	Минимальный измеримый размер продукта	50 мм х 50 мм
	Максимальный измеримый размер продукта	400 мм х 500 мм
	Толщина ПКБ	0.5 ~ 6 мм
	Регулирование ширины рельса	Автоматическое регулирование ширины, ручное регулирование ширины
	Передача/установка платы	Фиксация ремянного конвейера/пневматического зажима
	Направление передачи	Слева направо, справа налево.
	Орбитальная высота	900±20 мм
Конфигурация компьютера	Главный компьютер	Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T
	Монитор	22" светодиодные
	Операционная система	Ubuntu
Параметры	Общий размер	W1000xD1380xH1600mm (за исключением сигнального света)
	Вес	1100 кг
	Источник питания	AC220V/50~60Hz/2000W
	Давление воздуха	0.5Мпа
	Форматы ввода, поддерживаемые программным обеспечением	Поддержка формата Gerber (274X), ODB++
	Экологические требования	Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков)
	Сообщение оборудования вверх по производству и вниз по производству	Стандартный интерфейс SMEMA

3D-машина AOI

Машина SMT AOI

Тестирующий AOI

Инспекционное оборудование AOI

АОИ ПКБ-машина

Автоматизированная оптическая инспекционная машина

Машина SMT AOI

Оборудование AOI с светодиодными лампами

3D-машина AOI

Машина SMT AOI

Тестирующий AOI

Инспекционное оборудование AOI

АОИ ПКБ-машина

Автоматизированная оптическая инспекционная машина

Машина SMT AOI

Оборудование AOI с светодиодными лампами

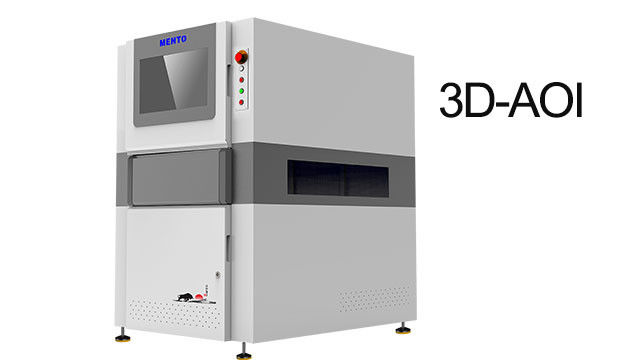

K3412 Высокоэффективная 3D-машина AOI для сварного соединения и инспекции устройств
