Детали продукта
Place of Origin: China dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Model Number: K3412
Условия оплаты & доставки
Minimum Order Quantity: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Скорость проверки: |
До 80 см2/с |
Резолюция: |
10 мкм |
Операционная система: |
Ubuntu |
Вес: |
1100 кг |
Размер: |
L 1000 X W 1380 X H 1600 мм |
Зона осмотра: |
До 510 X 510 мм |
Типы осмотра: |
Соединитель сварки, компонент, дефект |
Метод выравнивания: |
Автоматическое выравнивание |
Скорость проверки: |
До 80 см2/с |
Резолюция: |
10 мкм |
Операционная система: |
Ubuntu |
Вес: |
1100 кг |
Размер: |
L 1000 X W 1380 X H 1600 мм |
Зона осмотра: |
До 510 X 510 мм |
Типы осмотра: |
Соединитель сварки, компонент, дефект |
Метод выравнивания: |
Автоматическое выравнивание |
Сфера применения
Проверка сварных соединений и установленных устройств
Особенности
1Высокая скорость, время обработки одного FOV около 350 миль.
2.Противопомешательство, высокая точность, большой диапазон
3.RGB источник света плавно интегрирует 2D-информацию для повышения точности суждения
4.Трехмерная визуализация высоты, которая может отображать трехмерные RGB-данные и тепловые карты высоты
Технический параметр
| Модель устройства | K3412 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, сварка с мостами, сварка пасты, аномалия формы, оффсет |
| Способ сканирования | Stop&Go | |
| Оптическая система | Камера | 12-мегапиксельная высокоскоростная цветовая промышленная камера |
| Источник света | 4 Источник света DLP (технология растрового фазового сдвига) и источник света красного, зеленого и синего (RGB) | |
| Резолюция | 10μm и 15um (необязательно) | |
| Производительность обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 20 мм/40 мм | |
| Решение проблемы теней | Технология смены фазы решетки для устранения теней и четырехнаправленная система освещения 3D источника света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Тест-экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1000xD1380xH1600mm (за исключением сигнального света) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Наша инновационная система обработки изображений предлагает ряд основных преимуществ и технологий, которые могут повысить точность и точность вашей работы.Одной из наших отличительных особенностей является наша высокорезолюционная съемка, которые могут быть настроены с различными разрешениями, чтобы выделить даже самые мелкие дефекты - что облегчает их обнаружение и анализ.
Мы получаем высокоразрешенные изображения с помощью высокоскоростных цветовых камер с частотой кадров 5 и 12 Мп.Эти камеры сочетаются с высококачественными телецентрическими объективами большого диаметра, которые были разработаны для минимизации искажений и максимизации глубины поля - создания четких, высококачественные изображения, совместимые с высокой и низкой четкостью изображения компонентов.
Наша система также использует передовую технологию калибровки для обеспечения высочайшего уровня точности измерений.коррекция искажения линзы, и коррекция ошибок установки - в результате получается сверхточный измерительный инструмент, на который можно положиться для детальных и точных анализов.
Кроме того, наш многоугольный источник света предназначен для эффективного выделения деталей, таких как сварные соединения и черты шелкового экрана.Мы оснастили наш источник света регулятором постоянного тока, чтобы обеспечить постоянную яркость и оптимальное качество изображения.
Данное оборудование чрезвычайно полезно для выявления любых дефектов или неисправностей, присутствующих в этих компонентах,обеспечение того, чтобы общее качество и функциональность изделия не подвергались риску.
Этот продукт имеет ряд функций, которые делают его очень эффективным для проверки сварных соединений и установленных устройств.что делает его очень высокоскоростной обрабатывающей машинойКроме того, он спроектирован с возможностями противодействия помехам, обеспечивая высокий уровень точности в широком диапазоне входов.
Еще одной ключевой особенностью является бесшовная интеграция 2D информации из источника света RGB, что повышает точность суждения.предоставление ценного инструмента визуализации, который отображает RGB-данные, а также высоту тепловых картЭти особенности вместе делают процесс инспекции быстрым, точным и высокоэффективным.
Наше программное обеспечение предлагает быстрый и минималистский подход к графическому программированию. Используя универсальные модули, вы можете создавать стандартные приложения и быстро создавать прототипы своих проектов.Вы можете проверить свои прототипы за короткое время., что значительно повышает эффективность процесса разработки.
Одним из ключевых преимуществ нашего программного обеспечения является возможность выполнения визуальных проверок без необходимости кодирования.Вы можете легко построить процесс визуального анализа алгоритма путем объединения различных модулей и щелчком мышиЭто делает процесс визуального осмотра намного проще и быстрее, экономия вам много времени в долгосрочной перспективе.
В дополнение к визуальной инспекции, наше программное обеспечение также упрощает процесс управления движением.Вам не нужно знать какой-либо код для управления движением - наш процесс управления движением обеспечивает интерфейс управления картой движения, который требует только интерактивной конфигурацииС помощью этого интерфейса, вы можете легко реализовать сложные сценарии управления движением без каких-либо хлопот.

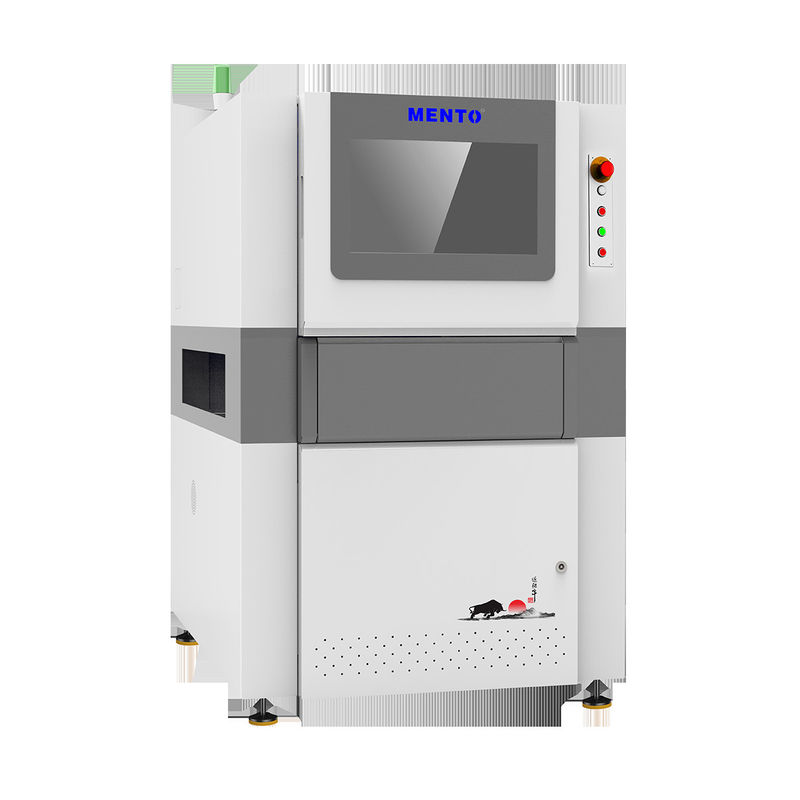

Машина 3D AOI от Mento, номер модели K3412, это высококачественная система проверки ПКБ, изготовленная в китайском Донггуане.обеспечение соблюдения стандартов качества и экологических норм.
Наши услуги по настройке продукции обеспечивают гибкость в удовлетворении ваших конкретных потребностей. Минимальное количество заказа составляет всего 1, а цена подлежит обсуждению на основе ваших требований.
Время доставки составляет около 3 недель, а наша способность поставки составляет 1000 единиц в месяц. Размеры машины L 1000 X W 1380 X H 1600 мм, и он весит 1100 кг. Он работает на AC 220V,50/60 Гц питания и работает на операционной системе Ubuntu.
RGB светодиодное освещение системы проверки PCB aoi обеспечивает четкое и точное изображение печатных плат.Свяжитесь с нами сегодня, чтобы узнать больше о том, как наши услуги по настройке продукции могут удовлетворить ваши потребности.
Продукт 3D AOI Machine поставляется с технической поддержкой и услугами для обеспечения оптимальной производительности и минимизации простоев.
Наша техническая поддержка и услуги предназначены для обеспечения бесперебойной и эффективной работы вашей 3D-машины AOI, чтобы вы могли сосредоточиться на своих производственных целях.
Упаковка продукта:
3D AOI Machine будет поставляться в прочной картонной коробке с пеновыми вставками для защиты во время доставки.
Перевозка:
Продукт будет отправлен через авторитетную курьерскую службу и потребует подписи при доставке.но может варьироваться в зависимости от пункта назначенияРасходы на доставку будут рассчитываться на основе адреса доставки и будут добавлены к общей стоимости заказа.
Часто задаваемые вопросы:
Вопрос: Какое название этого продукта?
Ответ: Торговая марка этого продукта - Mento.
Вопрос: Какой номер модели этого продукта?
Ответ: Номер модели этого продукта - K3412.
Вопрос: Где производится этот продукт?
Ответ: Этот продукт изготовлен в Китае, в Донгуане.
Вопрос: Какие сертификаты есть у этого продукта?
Ответ: Этот продукт имеет сертификаты ISO9001 и ISO14001.
Вопрос: Каково минимальное количество заказов на этот продукт?
О: Минимальное количество заказов на данный продукт составляет 1.
Вопрос: Можно ли договориться о цене?
О: Да, цена этого продукта подлежит обсуждению.
Вопрос: Каково время доставки этого продукта?
О: Срок доставки этого продукта составляет 3 недели.
Вопрос: Какова возможность поставки этого продукта?
Ответ: Возможность поставки этого продукта составляет 1000/месяц.
