Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: k3205
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Размер: |
L 1300 X W 1300 X H 1500 мм |
тип камеры: |
Цифровая камера 3D |
Вес: |
1100 кг |
Зона осмотра: |
До 510 X 510 мм |
Резолюция: |
10 мкм |
Метод выравнивания: |
Автоматическое выравнивание |
Толщина PCB: |
0.5 - 5 мм |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Размер: |
L 1300 X W 1300 X H 1500 мм |
тип камеры: |
Цифровая камера 3D |
Вес: |
1100 кг |
Зона осмотра: |
До 510 X 510 мм |
Резолюция: |
10 мкм |
Метод выравнивания: |
Автоматическое выравнивание |
Толщина PCB: |
0.5 - 5 мм |

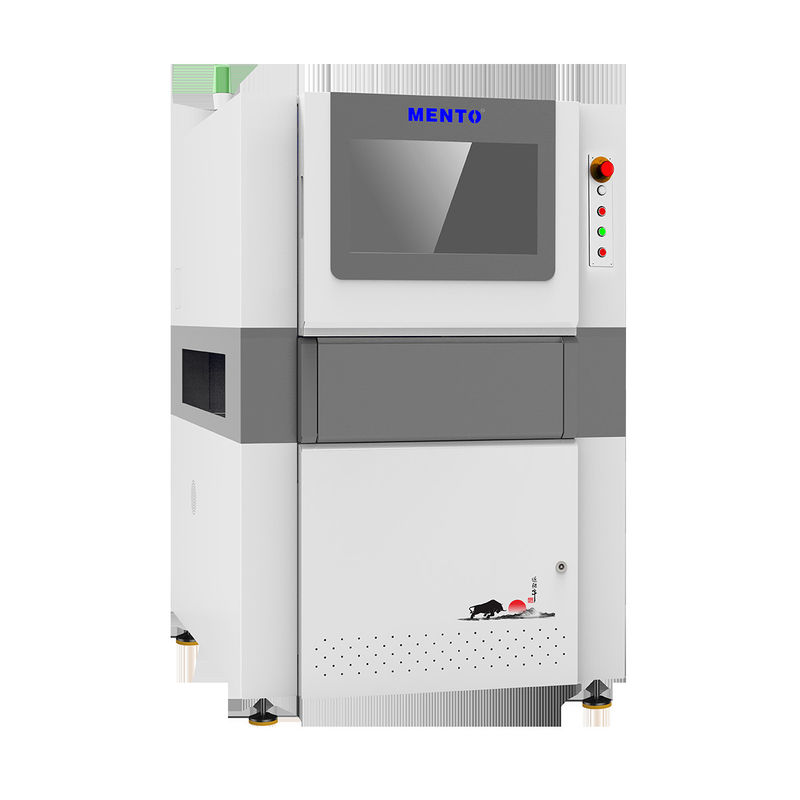

Одной из самых примечательных особенностей этой 3D-машины AOI является ее метод автоматического выравнивания. Это означает, что машина может автоматически адаптироваться к различным размерам и формам печатных плат,гарантирование бесперебойного процесса инспекцииЭта особенность также позволяет машине проверять сразу несколько ПХБ, что еще больше повышает ее эффективность.
Еще одним отличным аспектом этой 3D-машины AOI является ее метод инспекции.предоставление всеобъемлющего анализа состояния правленияЭто позволяет пользователям обнаружить любые дефекты или несовершенства, которые могут повлиять на производительность ПКБ.
С точки зрения размеров, 3D-машина AOI измеряет L 1300 X W 1300 X H 1500 мм, что делает ее компактным и экономичным оборудованием.Это позволяет интегрировать машину в различные производственные линии, не занимая слишком много места.
3D-машина AOI также предназначена для обеспечения стабильной и надежной производительности.обеспечение бесперебойной работы машины даже в сложных условиях.
В целом, 3D AOI Machine является отличным выбором для предприятий, которым требуется высокая точность и надежная проверка их печатных плат.и компактный дизайн делают его идеальным оборудованием PCB AOI для различных производственных линий.
| Модель устройства | K3205 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 5 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
3D AOI Machine - это современное оборудование для проверки печатных плат, предназначенное для того, чтобы помочь производителям обеспечить качество своей продукции.Это оборудование AOI способно обнаружить даже самые мелкие дефекты на ПКБ.Система автоматического выравнивания делает процесс проверки более быстрым и точным, а высокое разрешение 10 мкм гарантирует, что ни один дефект не останется незамеченным.Как один из ведущих производителей оборудования АОИ, мы гордимся тем, что предоставляем нашим клиентам высококачественное оборудование для проверки PCB AOI, которое является надежным и экономичным.
| Скорость проверки | До 80 см2/с |
| Область инспекции | До 510 X 510 мм |
| Освещение | RGB светодиод |
| Программа | Интуитивный пользовательский интерфейс |
| Вес | 800 кг |
| Резолюция | 10 мкм |
| Метод проверки | 3D-инспекция |
| Тип камеры | Цифровая камера 3D |
| Способ выравнивания | Автоматическое выравнивание |
| Виды инспекций | Соединитель сварки, компонент, дефект |
Машина Mento-01 3D AOI подходит для различных применений, включая производство ПКБ, сборку ПКБ и контроль качества.Этот продукт идеально подходит для компаний, которые хотят повысить эффективность производства и уменьшить количество ошибок.Машина может проверять ПХБ толщиной 0,5 - 5 мм, что делает ее универсальной для различных отраслей промышленности.
Интуитивно понятное программное обеспечение интерфейса пользователя Mento-01 3D AOI Machine делает его простым в использовании.что делает его идеальным продуктом как для опытных профессионалов, так и для новичков в отрасли.Продукт сертифицирован по стандартам ISO9001 и ISO14001, что гарантирует его соответствие международным стандартам качества и экологии.
Машина Mento-01 3D AOI имеет минимальное количество заказов 1, а цена обсуждаемая, что делает ее доступным вариантом для компаний всех размеров.и условия оплаты доступны в ИнтернетеПоставка Mento-01 3D AOI Machine составляет 1000 штук в месяц, что делает ее легко доступной для компаний с большим объемом производства.
В заключение, 3D-машина Mento-01 является надежным и эффективным продуктом, который может улучшить качество производства ПХБ. Он подходит для различных применений,и его интуитивно понятный пользовательский интерфейс делает его простым в использованииС его сертификациями и доступной ценой, Mento-01 3D AOI Machine является отличной инвестицией для компаний, стремящихся повысить эффективность производства.
Наша 3D AOI инспекционная машина имеет способность поставки 1000 / месяц и оснащена интуитивно понятным программным обеспечением пользовательского интерфейса.50/60 Гц питания и имеет размеры L 1300 X W 1300 X H 1500 ммОн подходит для ПКБ толщиной 0,5 - 5 мм и имеет разрешение 10 мкм.
Наши услуги по настройке продукции отвечают вашим конкретным требованиям и гарантируют, что вы получите максимальную отдачу от нашего оборудования PCB AOI.Свяжитесь с нами сегодня, чтобы узнать больше о нашей машине 3D AOI инспекции и как она может принести пользу вашему бизнесу.
Продукт 3D AOI Machine поставляется с широким спектром технической поддержки и услуг для обеспечения максимальной производительности и эффективности.
Мы стремимся предоставить нашим клиентам исключительную поддержку и сервис, чтобы помочь им получить максимальную отдачу от их 3D AOI машины.
Упаковка продукта:
Продукт 3D AOI Machine будет тщательно упакован, чтобы обеспечить безопасную доставку. Он будет помещен в прочную картонную коробку с достаточной упаковкой, чтобы предотвратить повреждение во время транспортировки.
Перевозка:
Отправка будет осуществляться авторитетным курьером. Ориентировочное время доставки будет зависеть от пункта назначения, но мы стремимся доставить все заказы как можно быстрее.Клиенты получат электронное письмо с подтверждением доставки с информацией отслеживания после отправки заказа.
Вопрос: Как называется этот продукт 3D-машины AOI?
Ответ: торговое наименование этого продукта 3D AOI Machine - Mento.
Вопрос: Каков номер модели этой машины 3D AOI?
Ответ: Номер модели этого продукта 3D AOI Machine - Mento-01.
Вопрос: Где производится эта машина 3D AOI?
Ответ: Этот продукт 3D AOI Machine производится в Китае, в Донгуане.
Вопрос: Какие сертификаты имеет этот продукт 3D AOI Machine?
A: Этот продукт 3D AOI Machine имеет сертификацию ISO9001/ISO14001.
Вопрос: Каково минимальное количество заказов для этого продукта 3D AOI Machine?
Ответ: Минимальное количество заказов для этого продукта 3D AOI Machine составляет 1.
Вопрос: Можно ли обсудить цену этой машины 3D AOI?
О: Да, цена на этот продукт 3D AOI Machine подлежит обсуждению.
Вопрос: Каково время доставки этого продукта 3D-машины AOI?
Ответ: Срок доставки этого продукта 3D AOI Machine составляет 1 неделю.
Вопрос: Каковы условия оплаты для этого продукта 3D AOI Machine?
О: Условия оплаты для этого продукта 3D AOI Machine доступны онлайн.
Вопрос: Какова способность поставки этого продукта 3D-машины AOI?
Ответ: Возможность поставки этого продукта 3D AOI Machine составляет 1000/месяц.
