Детали продукта
Место происхождения: Дунгуан
Фирменное наименование: MENTO
Сертификация: FCC.ROHS,CCC
Номер модели: K3212
Условия оплаты & доставки
Количество мин заказа: 3
Упаковывая детали: W1350xD1000xH1600 мм
Время доставки: 20 рабочих дней
Условия оплаты: L/C, T/T
Поставка способности: 10 шт. + 20 рабочих дней
AOI: |
Автоматизированный |
Толщина PCB: |
0,2 мм - 6 мм |
Размер: |
1000 мм х 800 мм х 1500 мм |
Камера: |
Цифровая камера высокого разрешения |
Источник света: |
Светодиодные |
Точность проверки: |
990,9% |
Программа: |
Развитое программное обеспечение для обработки изображений |
AOI: |
Автоматизированный |
Толщина PCB: |
0,2 мм - 6 мм |
Размер: |
1000 мм х 800 мм х 1500 мм |
Камера: |
Цифровая камера высокого разрешения |
Источник света: |
Светодиодные |
Точность проверки: |
990,9% |
Программа: |
Развитое программное обеспечение для обработки изображений |
Функции AOI онлайн
1Высокая производительность
2Стандартная 5-миллионная глобальная экспозиция промышленной цветной камеры
3Первая компания в Китае, использующая телецентрические линзы большого диаметра (могут быть нацелены на продукты)
4Независимо разработанная оптическая система (последовательность источника света)
5Высокоустойчивая интегрированная литейная платформа
Сфера применения: проверка сварного соединения и установленного устройства

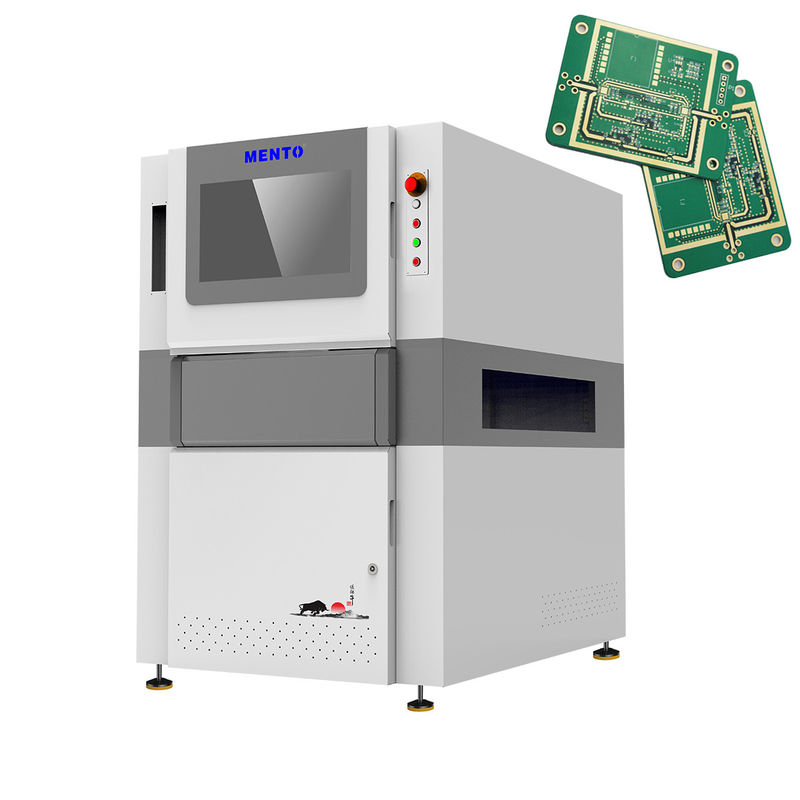

3D-инспекция пасты для сварки серии K32
| Модель устройства | K3212 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12-мегапиксельная высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Принцип измерения фазового профиля
Объект деформирует синусоидный рисунок
Вычислить синусоидную фазу и найти высоту (демодуляция)
Противопомешательство, высокая точность, большой диапазон
1Движущиеся полосы обеспечивают способность противостоять помехам окружающего света.
2Высокочастотные полосы обеспечивают достаточно высокое вертикальное разрешение
3Низкочастотные полосы обеспечивают достаточно широкий диапазон измерений.
Всеобъемлющая МЭСdатаЯИнтерфейсcУменияи мощная система SPC
1Статистика в режиме реального времени о десяти основных компонентах сигнализации
2. Количество сигнализаций может быть настроено на блокировку машины
3Экспортируйте в режиме реального времени все изображения платы для последующей отслеживания.
