Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: k3205
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: 1200*1500*1800 мм
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Скорость проверки: |
До 80 см2/с |
тип камеры: |
Цифровая камера 3D |
Операционная система: |
Windows 10 |
Зона осмотра: |
До 510 X 510 мм |
Размер: |
L 1300 X W 1300 X H 1500 мм |
Вес: |
1100 кг |
Освещение: |
СИД RGB |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Скорость проверки: |
До 80 см2/с |
тип камеры: |
Цифровая камера 3D |
Операционная система: |
Windows 10 |
Зона осмотра: |
До 510 X 510 мм |
Размер: |
L 1300 X W 1300 X H 1500 мм |
Вес: |
1100 кг |
Освещение: |
СИД RGB |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |

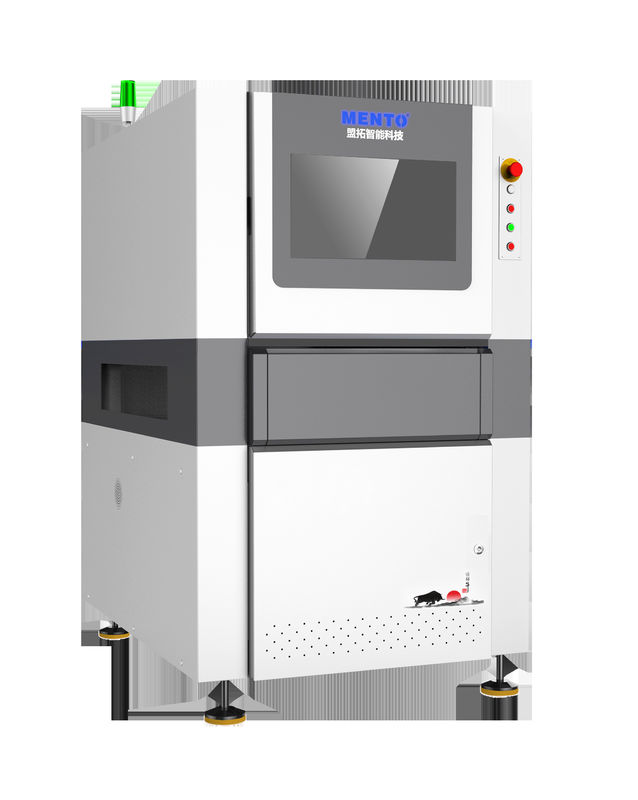

Машина имеет компактную конструкцию с размерами L 1300 X W 1300 X H 1500 мм, что делает ее идеальной для использования на малых и средних производственных линиях.что означает, что он может быстро сканировать и проверять ПХБ с высокой точностью.
Одной из ключевых особенностей этой машины 3D AOI является ее система светодиодного освещения RGB. Она обеспечивает яркое и равномерное освещение, что позволяет машине получать подробные изображения поверхности печатного листа.Система также энергоэффективна и имеет более длительный срок службы по сравнению с традиционными системами освещения.
Машина предназначена для работы с печатными пластинками толщиной от 0,5 до 5 мм. Это делает ее универсальным оборудованием, которое может использоваться для широкого спектра производственных приложений печатных пластин..Он также имеет интуитивно понятный пользовательский интерфейс, который облегчает настройку и работу.
В целом, 3D-машина AOI является надежным и эффективным оборудованием, которое может помочь оптимизировать процесс производства печатных плат.включая технологию 3D-изображения и систему светодиодного освещения RGB, что делает его самым современным оборудованием для ПКБ AOI, которое может обеспечить последовательные и качественные результаты.
| Модель устройства | K3205 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 5 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
| Атрибут продукта | Стоимость |
| Наименование продукта | Машина для 3D-инспекции AOI |
| Способ выравнивания | Автоматическое выравнивание |
| Виды инспекций | Соединитель сварки, компонент, дефект |
| Резолюция | 10 мкм |
| Вес | 800 кг |
| Программа | Интуитивный пользовательский интерфейс |
| Тип камеры | Цифровая камера 3D |
| Размер | L 1350 X W 1000 X H 1600 мм |
| Область инспекции | До 510 X 510 мм |
| Силовое питание | Обменное давление 220 В, 50/60 Гц |
| Толщина ПКБ | 0.5 - 5 мм |
Mento-01 является идеальной машиной для проверки ПКБ Aoi, обеспечивающей высокую точность и высокую скорость проверки толщины ПКБ от 0,5 до 5 мм. Машина использует передовые технологии 3D-инспекции,позволяет обнаруживать дефекты, такие как царапины, трещины и другие дефекты поверхности, которые трудно обнаружить с помощью 2D-методов проверки.
Mento-01 подходит для широкого спектра применений и сценариев, включая, но не ограничиваясь:
Машина проста в эксплуатации и требует минимальной подготовки, что делает ее идеальной для использования как в небольших, так и в крупных производственных предприятиях.Компактные размеры машины и ее размеры L 1300 X W 1300 X H 1500 мм позволяют легко интегрировать ее в существующие производственные линии.
В Mento мы предлагаем гибкие условия оплаты и доступную цену, что облегчает покупателям приобретение машины.обеспечение того, чтобы мы могли удовлетворить потребности как малых, так и крупных производственных предприятий.
Заказать Mento-01 легко, с минимальным количеством заказа 1 единицы и сроком доставки всего 1 неделя.обеспечение высококачественных результатов инспекции каждый раз.
Техническая поддержка и услуги 3D AOI Machine включают:
- Руководство и помощь в установке
- Обучение и обучение пользователей эксплуатации и обслуживания машин
- Устранение неполадок и диагностика машинных проблем
- Ремонт и замена неисправных компонентов
- Обновления и обновления программного обеспечения
- услуги калибровки и выравнивания
- Удаленная техническая поддержка
- Техническая поддержка и техническое обслуживание на месте
Упаковка продукта:
Перевозка:
Вопрос: Как называется марка 3D-машины AOI?
Ответ: торговая марка 3D-машины AOI - Mento.
Вопрос: Каков номер модели 3D-машины AOI?
A: Номер модели 3D AOI-машины Mento-01.
Вопрос: Где производится 3D-машина AOI?
О: 3D-машина AOI изготавливается в Китае, в Донгуане.
Вопрос: Какие сертификаты имеет 3D AOI Machine?
Ответ: Машина 3D AOI сертифицирована по стандартам ISO9001/ISO14001.
Вопрос: Каково минимальное количество заказов на 3D-машину AOI?
О: Минимальное количество заказов для 3D-машины AOI составляет 1.
