Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: K3212
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Способы проверки: |
2D и 3D |
Операционная система: |
Окна |
Система освещения: |
Светодиодные |
тип камеры: |
CCD высокого разрешения |
Силовое питание: |
Переменное давление 100-240 В, 50/60 Гц |
Тип продукции: |
Система автоматической оптической инспекции |
Зона осмотра: |
До 610 мм х 460 мм |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Способы проверки: |
2D и 3D |
Операционная система: |
Окна |
Система освещения: |
Светодиодные |
тип камеры: |
CCD высокого разрешения |
Силовое питание: |
Переменное давление 100-240 В, 50/60 Гц |
Тип продукции: |
Система автоматической оптической инспекции |
Зона осмотра: |
До 610 мм х 460 мм |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |

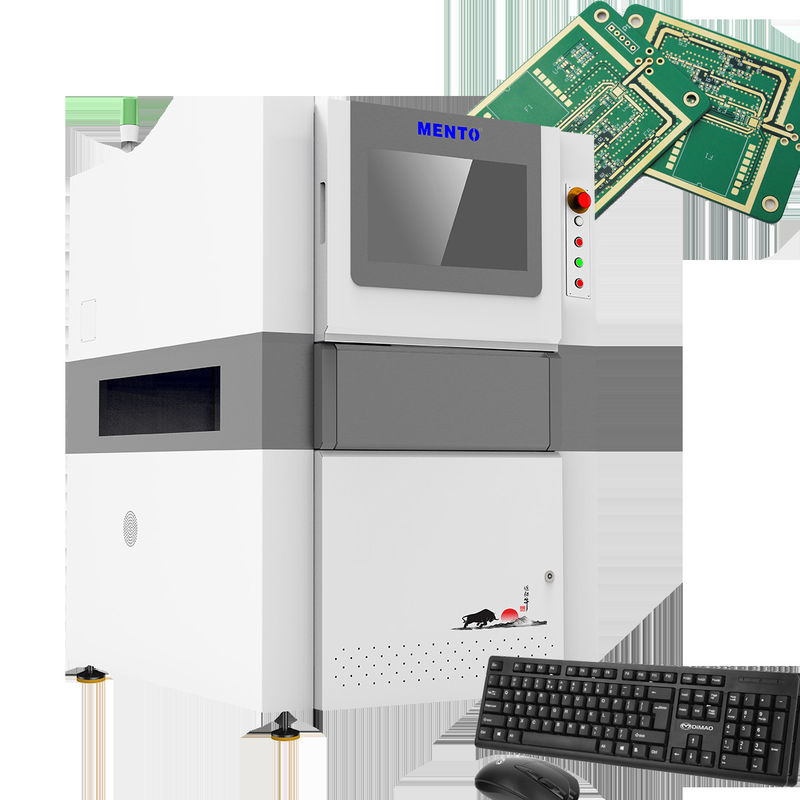

Наш тестер AOI может похвастаться мощной системой освещения, которая использует светодиодную технологию для обеспечения яркого и постоянного освещения для точной проверки.Эта система освещения позволяет обнаружить даже самые мелкие дефекты, предоставляя точные и надежные результаты каждый раз.
Наш AOI Tester также имеет интуитивно понятный пользовательский интерфейс, который позволяет операторам легко пользоваться.наше программное обеспечение позволяет пользователям быстро и легко настроить и запустить инспекции.
AOI Tester оснащен двумя режимами проверки, 2D и 3D, которые обеспечивают всеобъемлющий анализ ПХБ и их компонентов.обеспечение выявления и устранения всех недостатков.
Наш AOI Tester поставляется с возможностями подключения Ethernet и USB, что облегчает передачу данных и результатов на другие устройства.Эта особенность позволяет беспрепятственно интегрироваться с другими системами и повышает общую эффективность процесса инспекции..
Камера CCD высокого разрешения, используемая нашим тестером AOI, обеспечивает превосходное качество изображения и обеспечивает захват и анализ даже самых мелких деталей.Эта особенность позволяет более точно и надежно проверить процесс, обеспечивая обнаружение и устранение всех недостатков.
Наш AOI Tester - идеальное решение для компаний, которые хотят улучшить свой процесс проверки печатных плат.и высокоразрешительная камера CCD, наше устройство является идеальным инструментом для любой компании, которая хочет упростить процесс проверки AOI и обеспечить качество своих ПХБ.
| Модель устройства | K3212 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Этот AOI Tester - высококачественное оборудование для проверки AOI, которое может легко проверять печатные платы.Вы можете быть уверены в точности и надежности результатов каждый раз.
| Скорость проверки: | До 60 см2/с |
| Тип продукции: | Система автоматической оптической инспекции |
| Программное обеспечение | Интуитивный пользовательский интерфейс |
| Выявление дефектов: | Дефекты сварного соединения, компонента и ПХБ |
| Решение: | 10 мкм |
| Режимы проверки: | 2D и 3D |
| Силовое питание: | Переменное давление 100-240 В, 50/60 Гц |
| Тип камеры: | CCD высокого разрешения |
| Подключение: | Ethernet, USB |
| Область инспекции: | До 610 мм х 460 мм |
AOI Tester Machine является высокотехнологичным продуктом, который помогает в инспекции печатных плат. Он использует систему инспекции AOI, которая обнаруживает неисправности и ошибки в печатных платах.Эта машина обеспечивает быстрый и эффективный способ обеспечения качества ПХБ до их выпуска на рынокЭто экономит время и ресурсы для производителя, а также обеспечивает удовлетворенность клиентов.
AOI Tester Machine может использоваться в различных сценариях, таких как электронное производство, телекоммуникации и автомобильная промышленность.AOI Tester Machine использует светодиодное освещениеОн работает с использованием операционной системы Windows и может быть подключен через Ethernet или USB.
В целом, AOI Tester Machine от Mento является надежным и эффективным продуктом для ПКБ AOI.Этот продукт является важным инструментом для производителей электроники, которые хотят обеспечить качество своих ПХББлагодаря своим простым в использовании функциям и высокотехнологичным возможностям, AOI Tester Machine является обязательным для любого производителя, который хочет оставаться впереди на рынке.
Техническая поддержка и услуги AOI Tester включают в себя:
- Помощь в установке и установке
- Устранение неполадок и решение проблем
- Обучение и просвещение продуктов
- Услуги по ремонту и обслуживанию
- Обновления и обновления программного обеспечения
- Доступ к руководству пользователя и документации
