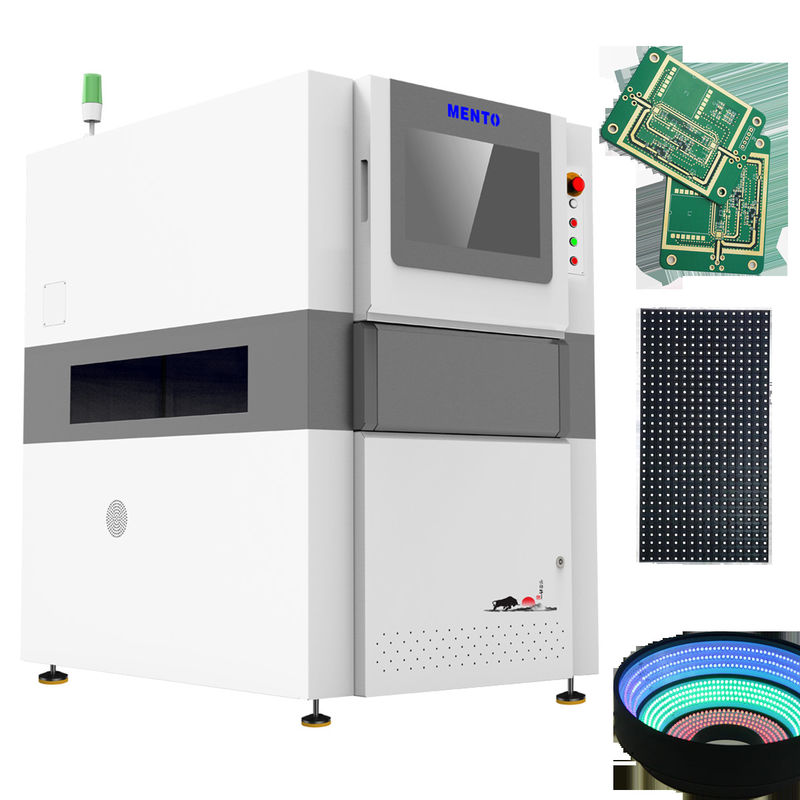

Описание продукта:
AOI Tester имеет два режима проверки, 2D и 3D, которые позволяют ему выполнять высокоточные проверки.в то время как 3D-режим проверяет их под несколькими угламиОба режима могут обнаружить различные дефекты, такие как отсутствующие компоненты, неправильно расположенные компоненты, неправильная полярность и дефекты сварки, чтобы назвать несколько.
Скорость проверки AOI Tester составляет до 60 см2/с. Это означает, что он может быстро и эффективно проводить проверки, что позволяет ускорить скорость производства.Область осмотра AOI Tester составляет до 610 мм х 460 ммЭто также означает, что он может проверять несколько компонентов одновременно, еще больше повышая его эффективность.
AOI Tester работает на источнике питания AC 100-240V, 50/60Hz. Это позволяет использовать его в различных местах и странах. Он также спроектирован так, чтобы быть удобным для пользователя и простым в эксплуатации.AOI Tester работает на операционной системе Windows, что облегчает интеграцию в существующие производственные линии.
В целом, тестер AOI является важным элементом оборудования AOI для любой компании, производящей электронику.обеспечение высокого качества и отсутствия дефектов производимой продукции;Его два режима проверки, 2D и 3D, обеспечивают всестороннюю проверку электронных компонентов и печатных плат.Его быстрая скорость проверки и большая площадь проверки делают его эффективным инструментом на производственной линииЕго совместимость с операционной системой Windows и удобный для пользователя интерфейс позволяют легко интегрировать его в существующие производственные линии.
| Модель устройства |
K3205 |
| Способность обнаружения |
Элементы обнаружения |
Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования |
Стоп&го |
| Оптическая система |
Камера |
5 Мп высокоскоростная цветовая промышленная камера |
| Источник света |
Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света |
| Резолюция |
10μm и 15um (необязательно) |
| Показатели обнаружения |
Точность высоты (модуль калибровки) |
1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема |
< 1% (стандартный блок проверки, 3Sigma) |
| Максимальная стоимость компенсации изгиба плит |
±3 мм |
| Способность обнаружения GRR |
<10% при 6o ((+50% толерантности, разрешение 5μm) |
| Максимальная высота обнаружения |
500 мкм |
| Решение проблемы теней |
Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба плит в реальном времени |
Компенсация изгиба плит (Z-Tracking+Pad Referencing) |
| Испытательный экран |
Цвет (3D и 2D изображения отображаются вместе) |
| Устройства для вождения |
Сервомотор + руководство винтом |
| Скорость движения |
800 мм/с |
| Минимальный измеримый размер продукта |
50 мм х 50 мм |
| Максимальный измеримый размер продукта |
400 мм х 500 мм |
| Толщина ПКБ |
0.5 ~ 6 мм |
| Регулирование ширины рельса |
Автоматическое регулирование ширины, ручное регулирование ширины |
| Передача/установка платы |
Фиксация ремянного конвейера/пневматического зажима |
| Направление передачи |
Слева направо, справа налево. |
| Орбитальная высота |
900±20 мм |
| Конфигурация компьютера |
Главный компьютер |
Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор |
22" светодиодные |
| Операционная система |
Ubuntu |
| Параметры |
Общий размер |
W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес |
1100 кг |
| Источник питания |
AC220V/50~60Hz/2000W |
| Давление воздуха |
0.5Мпа |
| Форматы ввода, поддерживаемые программным обеспечением |
Поддержка формата Gerber (274X), ODB++ |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk,
%Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей
|
| Экологические требования |
Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) |
| Сообщение оборудования вверх по производству и вниз по производству |
Стандартный интерфейс SMEMA |
Особенности:
- Наименование продукта: AOI Tester
- Режимы проверки: 2D и 3D
- Операционная система: Windows
- Применение: Проверка ПХБ
- Выявление дефектов: дефекты сварных соединений, компонентов и ПХБ
- Размеры: 1200 мм х 1000 мм х 1500 мм
Технические параметры:
| Тип продукции |
Система автоматической оптической инспекции |
| Операционная система |
Окна |
| Резолюция |
10 мкм |
| Система освещения |
Светодиодные |
| Способы проверки |
2D и 3D |
| Скорость проверки |
До 60 см2/с |
| Программа |
Интуитивный пользовательский интерфейс |
| Выявление дефектов |
Дефекты сварного соединения, компонента и ПХБ |
| Силовое питание |
Переменное давление 100-240 В, 50/60 Гц |
| Применение |
Проверка ПХБ |
Применение:
Mento AOI Tester имеет размеры 1200 мм х 1000 мм х 1500 мм, что делает его компактным и экономичным решением для заводов или производственных единиц.Продукт поставляется с интуитивно понятным программным обеспечением пользовательского интерфейсаОперационная система для этого продукта - Windows, которая широко используется и знакома многим пользователям.
Mento AOI Tester подходит для широкого спектра случаев и сценариев применения продукции. Он идеально подходит для проверки сварных соединений, компонентов и дефектов ПКБ.Этот продукт идеально подходит для использования в производственных установках, которые требуют быстрой и эффективной инспекции ПХБФункция проверки AOI PCB обеспечивает точную проверку продукта и выявление дефектов.
Этот продукт идеально подходит для использования в электронной промышленности, где важно качество ПХБ. Он также может использоваться в автомобильной промышленности, где требуются надежные и высококачественные ПХБ.Mento AOI Tester также подходит для использования в медицинской промышленности., где ПХБ используются в медицинских изделиях.
В заключение, Mento AOI Tester является отличной инвестицией для производственных единиц, которые требуют высококачественной и эффективной инспекции ПХБ.Этот продукт подходит для широкого спектра отраслей промышленности и прост в использовании, что делает его идеальным решением для заводов или производственных единиц.
Поддержка и услуги:
AOI Tester является высокотехнологичным продуктом, который требует технической поддержки и услуг для обеспечения оптимальной производительности.Наша команда опытных техников доступна для оказания помощи в решении проблем, ремонт и обслуживание.
Мы также предлагаем услуги по обучению и установке, чтобы помочь нашим клиентам получить максимальную отдачу от своего тестера AOI.и онлайн чат, чтобы ответить на любые вопросы или вопросы, которые у вас могут быть.
Кроме того, мы предоставляем обновления и обновления программного обеспечения, чтобы ваш тестер AOI всегда был в курсе последних функций и улучшений производительности.
Наша цель заключается в том, чтобы предоставить нашим клиентам исключительный сервис и поддержку, чтобы гарантировать, что их AOI-тестер работает с максимальной производительностью и дает надежные результаты.
Упаковка и перевозка:
Упаковка продукта:
- Устройство AOI Tester
- Адаптер питания
- USB-кабель
- Руководство пользователя
Перевозка:
- Отправляется в течение 1-2 рабочих дней
- Бесплатная доставка в США
- Международная доставка доступна за дополнительную плату
- Перевозчик: UPS
- Время доставки: 3-5 рабочих дней в Соединенных Штатах, 7-14 рабочих дней за рубежом
Часто задаваемые вопросы
Вопрос: Какое торговое название этого продукта AOI Tester?
Ответ: Торговая марка этого продукта AOI Tester - Mento.
Вопрос: Где производится этот продукт AOI Tester?
Ответ: Этот продукт AOI Tester изготовлен в Китае, в городе Донггуан.
Вопрос: Есть ли у этого продукта AOI Tester сертификация?
Ответ: Да, этот продукт AOI Tester имеет сертификаты ISO9001 и ISO14001.
Вопрос: Каково минимальное количество заказов для этого продукта AOI Tester?
Ответ: Минимальное количество заказов для этого продукта AOI Tester составляет 1.
Вопрос: Какова цена этого продукта AOI Tester?
Ответ: Цена этого продукта AOI Tester подлежит обсуждению.
Вопрос: Каково время доставки этого продукта AOI Tester?
Ответ: Срок поставки этого продукта AOI Tester составляет 3 недели.
Вопрос: Каковы условия оплаты этого продукта AOI Tester?
О: Условия оплаты для этого продукта AOI Tester доступны.
Вопрос: Какова способность поставки этого продукта AOI Tester?
Ответ: Возможность поставки этого продукта AOI Tester составляет 1000/месяц.
