Детали продукта
Место происхождения: Дунгуан
Фирменное наименование: MENTO
Сертификация: FCC.ROHS,CCC
Номер модели: M2020MS
Условия оплаты & доставки
Количество мин заказа: 3
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 20 рабочих дней
Поставка способности: 10 шт. + 20 рабочих дней
Размеры: |
1200 мм х 800 мм х 1500 мм |
Модель: |
Тестер |
Вес: |
500 кг |
Применение: |
Проверка ПХБ |
Интерфейс: |
Ethernet |
тип камеры: |
CCD высокого разрешения |
Тип: |
Автоматизированный оптически осмотр |
Скорость проверки: |
До 60 см2/с |
Программа: |
Программное обеспечение AOI |
Силовое питание: |
Переменное давление 100-240 В, 50/60 Гц |
Операционная система: |
Окна |
Освещение: |
Светодиодные |
Резолюция: |
10 мкм |
Размеры: |
1200 мм х 800 мм х 1500 мм |
Модель: |
Тестер |
Вес: |
500 кг |
Применение: |
Проверка ПХБ |
Интерфейс: |
Ethernet |
тип камеры: |
CCD высокого разрешения |
Тип: |
Автоматизированный оптически осмотр |
Скорость проверки: |
До 60 см2/с |
Программа: |
Программное обеспечение AOI |
Силовое питание: |
Переменное давление 100-240 В, 50/60 Гц |
Операционная система: |
Окна |
Освещение: |
Светодиодные |
Резолюция: |
10 мкм |

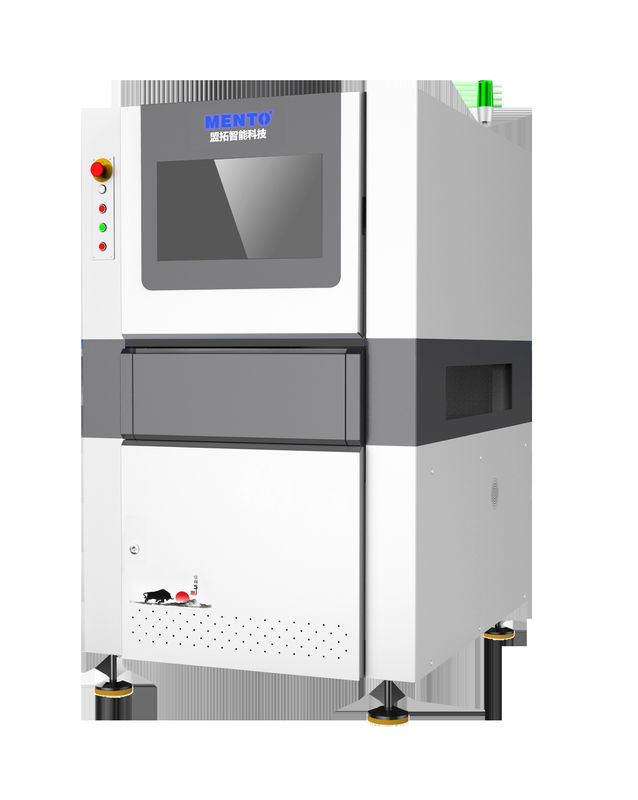

Серия M20M Мини-LED PCBподложкаизмерение
| Модель | M2020MS | |
| Способность обнаружения | Инспекционные пункты | Мини-LED ПКБподложкаизмерение |
| Метод проверки | Глобальная калибровка, глобальное выравнивание панели | |
| Оптическая система | Камера | 20 МП |
| телецентрическая линза | Бителецентрическая линза высокого разрешения | |
| Резолюция | 4um (2,4um ~ 5um необязательно) | |
| Источник света | RGB ((Настраиваемая) | |
| Эффективность | Четырехстороннее обнаружение 20 шт/комплект | |
| Конфигурация компьютера | ПК | Процессор:Inteli7, оперативная память:DDR4-32G, графический процессор:GTX1660-6GB, SSD:250G, HDD:2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Показатели обнаружения | Толщина ПКБ | 1 ~ 5 мм |
| Максимально допустимая высота компонента | 20 мм вверх, 30 мм вниз (специальная высота может быть настроена) | |
| Драйв | Линейный двигатель + линейка сетки | |
| Скорость движения | Максимальный :600 мм/с | |
| Высота светильников ПКБ | 900+20 мм ((от пола до поверхности светильника) | |
| Параметры | Размер ПКБ | Максимальная длина: 300 ммx250 мм |
| Электрическое питание | AC220V/50Hz/2000W | |
| Размеры | W1330xD1360xH1650mm (за исключением светофора предупреждения) | |
| Вес | 1600 кг | |
| Требование к давлению воздуха | ≥ 0,5 МПа | |
| Экологические требования | Температура:5~40°C, RH 25%~80% ((без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA / связь данных с литейным конденсатором | |
Измерение прокладки/проверка прокладки/принтер для сварки/SPI/связка с пленкой/AOI перед сбросом/печь для сброса/AOI после сброса/
Проверка люминесценции/Проверка коллоида/Лазерный маркер/Переработка
Проектирование научной платформы
Линейный двигатель + линейный кодер имеют высокую повторяемость и точность позиционирования и работают плавно.
Конструкция высокоточной системы управления движением
избегает потери данных системы движения, обеспечивает высокоскоростное и стабильное движение и эффективно улучшает ускорение и замедление движения.
Мраморная платформа
эффективно обеспечивает высокую точность, непрерывную и стабильную работу оборудования.
