Детали продукта
Место происхождения: Дунгуан
Фирменное наименование: MENTO
Сертификация: FCC.ROHS,CCC
Номер модели: M2012
Условия оплаты & доставки
Количество мин заказа: 3
Упаковывая детали: W1350xD1000xH1600 мм
Время доставки: 20 рабочих дней
Поставка способности: 10 шт. + 20 рабочих дней
Скорость проверки: |
До 25 см2/с |
Операционная система: |
Окна |
Тип: |
Автоматизированный оптически осмотр |
тип камеры: |
CCD высокого разрешения |
Модель: |
Тестер |
Резолюция: |
10 мкм |
Освещение: |
Светодиодные |
Программа: |
Интуитивный графический интерфейс |
Скорость проверки: |
До 25 см2/с |
Операционная система: |
Окна |
Тип: |
Автоматизированный оптически осмотр |
тип камеры: |
CCD высокого разрешения |
Модель: |
Тестер |
Резолюция: |
10 мкм |
Освещение: |
Светодиодные |
Программа: |
Интуитивный графический интерфейс |

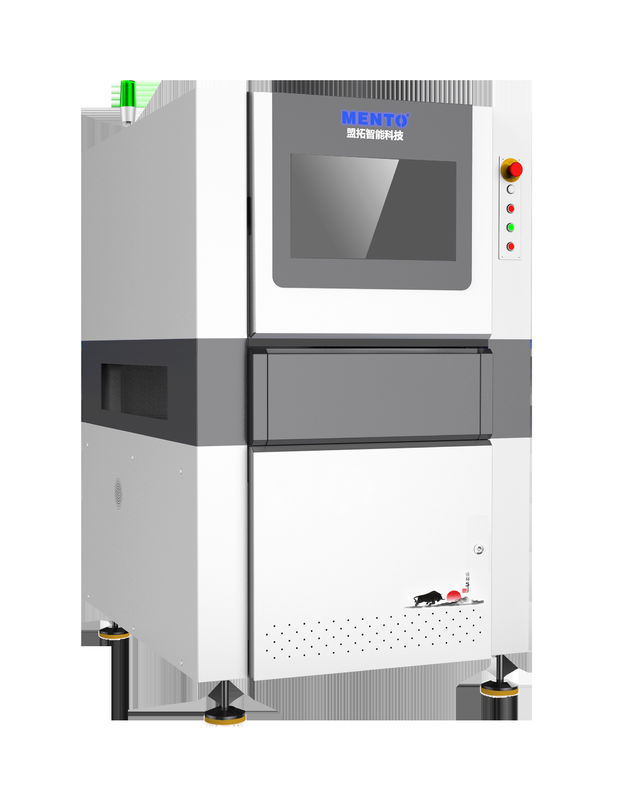

Проверка внешнего вида мини светодиодов серии M20
| Модель | M2012 | |
| Проверка | Инспекционные пункты | Пропущенное соединение, неправильное соединение, поврежденный штамп, смещенный штамп, наклонный штамп, перевернутый штамп, неправильная полярность, частицы, подъем штампа, плохая коллинейность |
| Метод проверки | Обработка изображений, машинное обучение | |
| Оптическая система | Камера | 12 МП |
| Очки | Бителецентрическая линза высокого разрешения | |
| Резолюция | 4μm ((2,4μm~10μm необязательно) RGB ((настраиваемо) | |
| Источник света | RGB настраиваемый | |
| Эффективность | Стрельба в воздухе:10FOV/s | |
| Конфигурация компьютера | ПК | Процессор:Inteli7, оперативная память:DDR4-32G, графический процессор:GTX1660-6GB SSD:250G, HDD:2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Проведение инспекции | Толщина ПКБ | 1 ~ 5 мм |
| Максимально допустимая высота компонента | Верхний 20 мм, нижний 30 мм ((Конфигурируемый) | |
| Водитель | Сервомотор+Путеводитель винта | |
| Скорость движения | Макс:600 мм/с | |
| Высота светильников ПКБ | 900+20 мм ((от пола до поверхности светильника) | |
| Параметры | Размер ПКБ | Макс:600ммx500мм ((один рельс, ширина рельса регулируется) |
| Сила | AC220W50Hz2000W | |
| Размеры | W1350xD1000xH1650mm ((без сигнала тревоги) | |
| Вес | ≈1100 кг | |
| Требование к давлению воздуха | ≥ 0,5 МПа | |
| Экологические требования | Температура:5~40°C, RH 25%~80% ((без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA / связь данных с литейным конденсатором | |
Измерение прокладки/проверка прокладки/принтер для сварки с помощью пасты/SPI/подкладка с помощью штампов/AOI предварительного оттока/
Печь для повторного сброса/ОЗО после повторного сброса/Проверка свечения/Проверка коллоида/Лазерный маркер/Переработка
Проектирование научной платформы
Технология глобальной калибровки с чрезвычайно высокой точностью обеспечивает точное измерение аномалий смещения компонентов, наклона и коллинеарности и дает дополнительные количественные результаты.
Способность управления движением на микроном уровне
Система управления с закрытым контуром обеспечивает точность позиции до 1 мм.
Электронное управление ИО
Долгий срок службы, стабильный и тихий: индикация состояния светодиодного освещения.
Выход значения смещения Выход значения угла
Определение коллинейности (коллинейность, абсолютное расстояние, диапазон коллинейности, правое расстояние)
Система зрения
Промышленная камера
Промышленная камера с высокой точностью.
Телецентрическая оптическая система
Высокая глубина поля, низкое искажение, полные пиксели, дизайн с фиксированным разрешением.
Контроллер источника света постоянного тока
Полностью закрытый цифровой контроллер постоянного тока обеспечивает стабильность и однородность яркости источника света.
Предварительная обработка изображений (IPE)
Разнообразное предварительное обработка изображений, поддерживающая настраиваемые IPE (состоит из оператора.() +-*/
которые могут лучше выделить особенности изображения.
