Детали продукта
Место происхождения: Донггуан, Китай
Фирменное наименование: MENTO
Сертификация: FCC,ROHS,ISO9000,ISO14001
Номер модели: k3205
Условия оплаты & доставки
Количество мин заказа: 1
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3weeks
Условия оплаты: T/T,
Поставка способности: 1000pcs/m
Качество: |
Высочайшее качество |
Ворота: |
3 месяца |
Операционная система: |
Окна |
Линзы: |
Первая компания в Китае, использующая телецентрические объективы большого диаметра |
Размеры: |
1200 X 1200 X 1600 мм |
Скорость движения: |
800mm/sec |
Стандартный: |
SMEMA |
Оптическая система: |
Независимо разработанная оптическая система |
Качество: |
Высочайшее качество |
Ворота: |
3 месяца |
Операционная система: |
Окна |
Линзы: |
Первая компания в Китае, использующая телецентрические объективы большого диаметра |
Размеры: |
1200 X 1200 X 1600 мм |
Скорость движения: |
800mm/sec |
Стандартный: |
SMEMA |
Оптическая система: |
Независимо разработанная оптическая система |

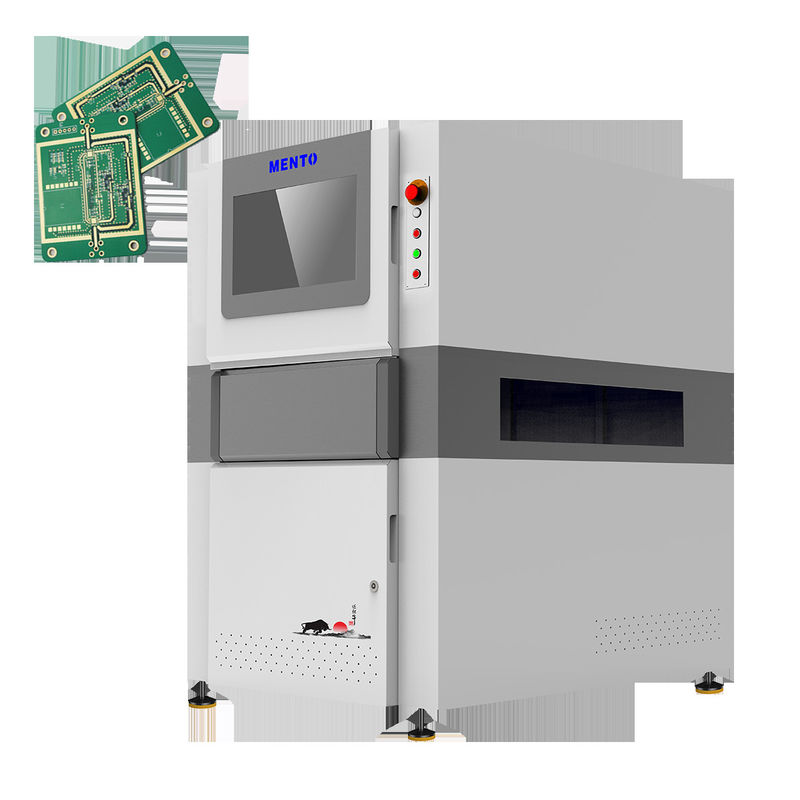

Функции AOI онлайн
1Высокая производительность
2Стандартная 5-миллионная глобальная экспозиция промышленной цветной камеры
3Первая компания в Китае, использующая телецентрические линзы большого диаметра (могут быть нацелены на продукты)
4Независимо разработанная оптическая система (последовательность источника света)
5Высокоустойчивая интегрированная литейная платформа
Сфера применения: проверка сварного соединения и установленного устройства
| Модель устройства | K3205 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 5 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Наше оборудование для визуальной инспекции AOI помещено в прочный деревянный корпус для защиты во время транспортировки и хранения.что гарантирует точные и надежные результаты проверки каждый разНаша система первая в отрасли, использующая телецентрические объективы большого диаметра, обеспечивая улучшенное качество изображения и улучшенную точность проверки.
SMT AOI Machine также имеет совместимость со стандартом SMEMA, что позволяет бесшовную интеграцию с существующей производственной линией.Он может быть легко подключен к другим машинам с помощью протокола связи SMEMA, что позволяет эффективно и эффективно общаться между машинами.
Мы стоим за качеством и надежностью нашего продукта, поэтому мы предлагаем 3-месячную гарантию на нашу машину SMT AOI.Наша команда экспертов всегда готова предоставить техническую поддержку и помощь, если вы столкнетесь с какими-либо проблемами с вашей машиной.
| Атрибут продукта | Стоимость |
| Наименование продукта | ПКБ AOI |
| Область инспекции | До 460 x 610 мм |
| Качество | Высочайшее качество |
| Стандартный | SMEMA |
| Скорость движения | 800 мм/сек |
| Пакет | Деревянный корпус |
| Основные компоненты | Двигатель |
| Продолжительность | 1-5 рабочих дней |
| Промышленная камера | Стандартная индустриальная цветовая камера с глобальной экспозицией 5 миллионов |
| Очки | Первая компания в Китае, использующая телецентрические объективы большого диаметра |
| Гарантия | 3 месяца |
| Тип продукции | Оборудование для инспекции AOI, оборудование для визуальной инспекции AOI |
Наша машина SMT AOI оснащена независимой оптической системой, которая обеспечивает высокую точность результатов проверки.в том числе:
Наша машина SMT AOI сертифицирована FCC, ROHS, ISO9000, и ISO14001, что гарантирует ее качество и безопасность.Условия оплаты T/T, и у нас есть возможность поставки 1000 PCS / M.
Операционная система нашей машины SMT AOI - это Windows, что делает ее удобной и легкой в использовании.имеют высокое качество и обеспечивают долговечность и долговечность машины.
Машина SMT AOI имеет размеры 1200 X 1200 X 1600 мм, что делает ее компактной и легкой для размещения в любом рабочем пространстве.Обеспечение того, чтобы наши клиенты своевременно получали заказы.
Инвестиции в нашу машину SMT AOI помогут производителям обнаружить и идентифицировать дефекты во время производственного процесса, тем самым гарантируя, что на рынок поставляются только высококачественные продукты.Свяжитесь с нами сегодня, чтобы сделать заказ!
Какое торговое наименование машины SMT AOI?
МЕНТО
Где производится машина SMT AOI?
SMT AOI Machine производится в Донгуане, Китай.
Какие сертификаты имеет машина SMT AOI?
Машина SMT AOI сертифицирована FCC, ROHS, ISO 9000 и ISO 14001.
Каково минимальное количество заказов для машины SMT AOI?
Минимальное количество заказов для машины SMT AOI составляет 1.
Каково время доставки для машины SMT AOI?
Срок поставки для машины SMT AOI составляет 3 недели.
Каковы условия оплаты для машины SMT AOI?
Условия оплаты для машины SMT AOI - T/T.
Какова способность к поставке машины SMT AOI?
Способность поставки SMT AOI Machine составляет 1000 PCS/M.
