Детали продукта
Место происхождения: Донггуан, Китай
Фирменное наименование: MENTO
Сертификация: FCC,ROHS,ISO9000,ISO14001
Номер модели: K3212
Условия оплаты & доставки
Количество мин заказа: 1
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3weeks
Условия оплаты: T/T,
Поставка способности: 1000pcs/m
Камера: |
12MP, цвет |
Скорость движения: |
800mm/sec |
Ворота: |
3 месяца |
Качество: |
Высочайшее качество |
Пакет: |
Деревянный корпус |
Стандартный: |
SMEMA |
Промышленная камера: |
Стандартная индустриальная цветовая камера с глобальной экспозицией 5 миллионов |
Время выполнения: |
1 до 5 рабочих дней |
Камера: |
12MP, цвет |
Скорость движения: |
800mm/sec |
Ворота: |
3 месяца |
Качество: |
Высочайшее качество |
Пакет: |
Деревянный корпус |
Стандартный: |
SMEMA |
Промышленная камера: |
Стандартная индустриальная цветовая камера с глобальной экспозицией 5 миллионов |
Время выполнения: |
1 до 5 рабочих дней |
Функции AOI онлайн
1Высокая производительность
2Стандартная 5-миллионная глобальная экспозиция промышленной цветной камеры
3Первая компания в Китае, использующая телецентрические линзы большого диаметра (могут быть нацелены на продукты)
4Независимо разработанная оптическая система (последовательность источника света)
5Высокоустойчивая интегрированная литейная платформа
Сфера применения: проверка сварного соединения и установленного устройства
| Модель устройства | K3212 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |

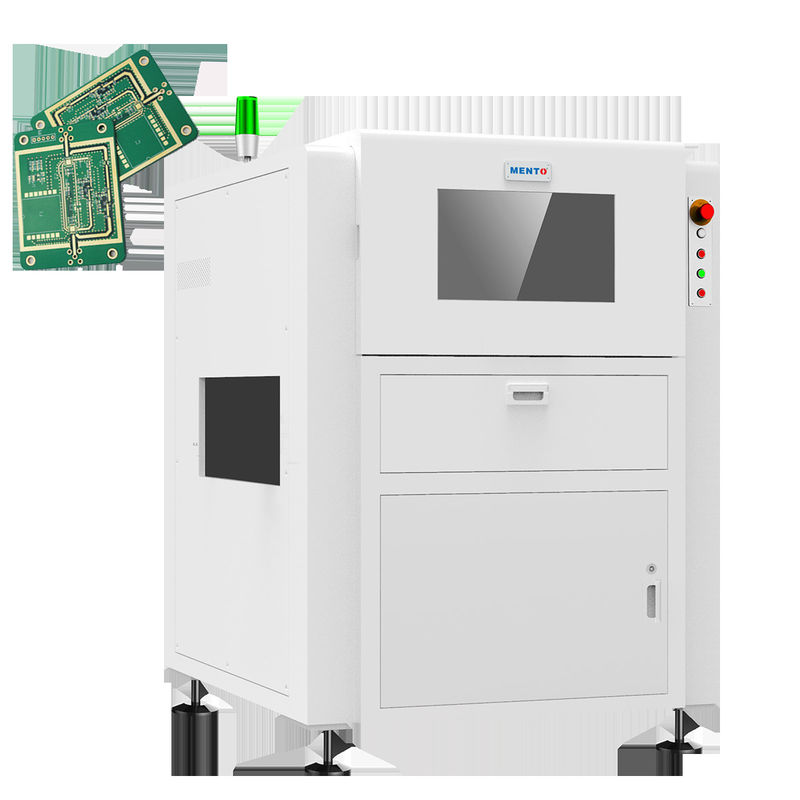

SMT AOI Machine оснащена цветной камерой высокого разрешения 12 Мп, которая снимает изображения исключительного качества.обеспечение того, чтобы каждая продукция, выходящая из завода, соответствовала самым высоким стандартам качества.
Одной из особенностей этого продукта является использование телецентрических линз большого диаметра, что делает нас первой компанией в Китае, которая делает это.что приводит к более точному обнаружению дефектов.
Машина SMT AOI также предназначена для простоты использования, с удобным для пользователя интерфейсом, который помогает операторам быстро выявлять и устранять любые проблемы, которые могут возникнуть во время процесса инспекции.Дополнительно, высокая скорость движения машины - 800 мм/сек - позволяет ей идти в ногу даже с самыми быстрыми конвейерами, что повышает эффективность производства.
Еще одной ключевой особенностью машины SMT AOI является ее светодиодный метод освещения.обеспечение того, чтобы камера могла точно и последовательно обнаруживать дефектыСветодиодный свет также более энергоэффективен и долговечен, чем другие методы освещения, что сокращает затраты на обслуживание с течением времени.
Когда дело доходит до упаковки, мы не рискуем. машина SMT AOI поставляется в прочном деревянном корпусе, гарантируя, что она прибывает в ваше предприятие в идеальном состоянии.
Подводя итог, машина SMT AOI - это высококачественный, надежный,и эффективное оборудование для проверки AOI, которое может помочь производителям достичь более высоких стандартов качества и повысить эффективность производстваС его превосходной камерой, большими телецентрическими линзами, быстрой скоростью движения, светодиодным методом освещения и удобным интерфейсом,SMT AOI Machine является идеальным решением для любого производителя, который ценит качество и эффективность.
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual Inspection. С удобной для пользователя операционной системой Windows, эта машина проста в эксплуатации и обслуживании. Кроме того, она поставляется с 3-месячной гарантией для спокойствия клиентов.
| Атрибут продукта | Стоимость |
| Наименование продукта | Машины AOI для ПКБ |
| Качество | Высочайшее качество |
| Основные компоненты | Двигатель |
| Гарантия | 3 месяца |
| Операционная система | Окна |
| Пакет | Деревянный корпус |
| Размеры | 1200 X 1200 X 1600 мм |
| Промышленная камера | Стандартная индустриальная цветовая камера с глобальной экспозицией 5 миллионов |
| Камера | 9 миллионов пикселей |
| Оптическая система | Независимо разработанная оптическая система |
| Стандартный | SMEMA |
| Описание продукта | Проверка PCBA |
Машина MENTO SMT AOI является самым современным продуктом, который обеспечивает автоматическую проверку печатных плат (ПКБ).Эта машина автоматической оптической инспекции (AOI) предназначена для выполнения SMT инспекции внешнего вида, и гарантирует, что ваши PCB соответствуют самым высоким стандартам качества и надежности.
Машина MENTO SMT AOI производится в городе Донгуан, Китай, и сертифицирована FCC, ROHS, ISO9000 и ISO14001. Это гарантирует, что продукт соответствует международным стандартам качества и безопасности.Минимальное количество заказов на данный продукт составляет 1Время доставки этого продукта составляет 3 недели, а условия оплаты T/T. Продукт упакован в деревянный чехол для безопасной транспортировки.
Машина MENTO SMT AOI оснащена цветной камерой высокого разрешения 12 Мп, которая обеспечивает четкие изображения печатных плат.Продукт отправляется из порта Шэньчжэнь..
Машина MENTO SMT AOI идеально подходит для использования в различных ситуациях и сценариях применения продукции.аэрокосмическая электроникаМашина способна обнаруживать различные дефекты, такие как отсутствующие компоненты, неправильная полярность, неправильная ориентация, неправильные значения, дефекты сварки,и еще больше..
Этот продукт необходим для производителей, которые хотят убедиться, что их ПХБ соответствуют самым высоким стандартам качества и надежности.Машина MENTO SMT AOI является экономически эффективным решением для автоматизации процесса инспекции и снижения риска дефектов конечного продукта.
Вопрос: Как называется эта машина AOI?
Ответ: торговое наименование этой машины AOI - MENTO.
Вопрос: Где производится эта машина AOI?
Ответ: Эта машина AOI изготавливается в Донгуане, Китай.
Вопрос: Какие сертификаты есть у этой машины AOI?
Ответ: Эта машина AOI имеет сертификаты FCC, ROHS, ISO9000 и ISO14001.
Вопрос: Каково минимальное количество заказов на эту машину AOI?
О: Минимальное количество заказов для этой машины AOI составляет 1.
Вопрос: Каково время доставки этой машины AOI?
О: Срок поставки этой машины AOI составляет 3 недели.
Вопрос: Каковы условия оплаты этой машины AOI?
О: Условия оплаты для этой машины AOI T/T.
Вопрос: Какова способность поставки этой машины AOI?
A: Способность поставки этой машины AOI составляет 1000 PCS/M.
