Дом > Продукты > Машина SMT AOI > Система 3D-инспекционного оборудования AOI SMT для полупроводников

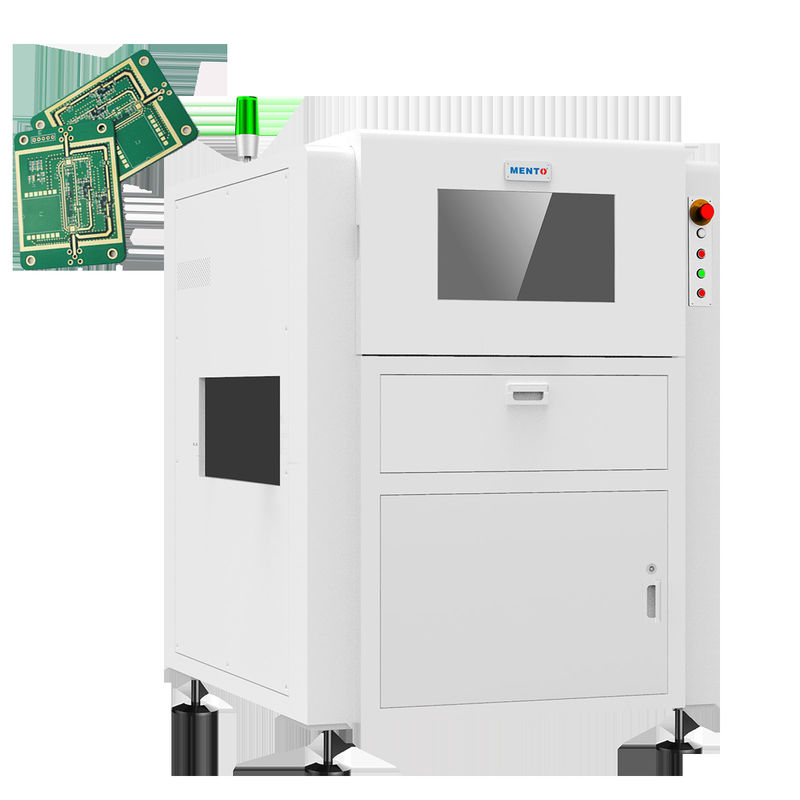

Система 3D-инспекционного оборудования AOI SMT для полупроводников

Детали продукта

Место происхождения: Дунгуан

Фирменное наименование: MENTO

Сертификация: FCC.ROHS,CCC

Номер модели: K2005DW

Условия оплаты & доставки

Количество мин заказа: 1

Упаковывая детали: W1300xD1600xH1650 мм

Время доставки: 20 рабочих дней

Поставка способности: 1000pcs/m

Получите самую лучшую цену
Детали продукта
Выделить:

Оборудование для трехмерной инспекции AOI SMT

,

Полупроводниковое 3D-оборудование для проверки

,

Система 3D-инспекции полупроводников

Толщина:
0.5mm-6mm
Размер PCB Appicable:
50*50 - 250*330mm
Подключение:
Совместимы с отраслевыми стандартными протоколами связи
Скорость обнаружения:
0,6 FOV/sec
Положение:
SMT AOI PCB-машина, AOI-системы
Зона осмотра:
До 510 мм х 460 мм
Силовое питание:
Обменное давление 220 В, 50/60 Гц
Гарантия:
1 год
Запасы:
Большие
Регулировка ширины:
Учебное пособие
Особенности:
Сверхвысокая точность 3D AOI
Размер машины:
W1080 X D1390 X H1840 ((мм)
Скорость:
0.23sec/FOV
Вид сбыта:
Новый продукт 2020
Качество:
TOP
Толщина:
0.5mm-6mm
Размер PCB Appicable:
50*50 - 250*330mm
Подключение:
Совместимы с отраслевыми стандартными протоколами связи
Скорость обнаружения:
0,6 FOV/sec
Положение:
SMT AOI PCB-машина, AOI-системы
Зона осмотра:
До 510 мм х 460 мм
Силовое питание:
Обменное давление 220 В, 50/60 Гц
Гарантия:
1 год
Запасы:
Большие
Регулировка ширины:
Учебное пособие
Особенности:
Сверхвысокая точность 3D AOI
Размер машины:
W1080 X D1390 X H1840 ((мм)
Скорость:
0.23sec/FOV
Вид сбыта:
Новый продукт 2020
Качество:
TOP
Характер продукции

AOI с низким освещением

1Высокое распознавание, низкое ошибочное суждение

2Уникальный цепной след.

3Богатые алгоритмы обнаружения могут эффективно нацелиться на дефекты DIP

4По мере проверки могут быть установлены станции по ремонту с повторным суждением для двух человек.

Application scope: solder joint and mounted device inspection (обследование сварного соединения и установленного устройства)



Модель устройства K2005DW
Способность обнаружения Детективные элементы CHIP component body, CHIP component solder joints, characters, DIP solder joints. (Ссылка на ссылку на ссылку на ссылку на ссылку)
Самый маленький компонент CHIP:0201 Пич:00,3 мм
Способ обнаружения Алгоритм параметров отладки, машинного обучения
Оптическая система Камера 5MP высокоскоростная цветовая промышленная камера
Телецентрическая линза 0.22X/0.17X
Резолюция 15um/20um/25um
ПОВ 36х30 мм/48х40 мм/61х51 мм
Скорость обнаружения 3FOV/s
Механические свойства Толщина ПКБ 0.3~10 мм ((warpage≤5mm)
Высота компонента 180 мм вверх, 30 мм вниз (специальная высота может быть настроена)
Устройства для вождения Сервомотор + шаровой винт + линейный слайд
Скорость движения Макс.600 мм/с
Точность позиционирования ≤8um ((after calibration)
Печатная печать transport rail PCB rail transportation height: 900±20mm (от земли до PCB guide rail transportation surface)
Максимальный размер PCB: 510mmx460mm
PCB minimum spacing: ≤ 90 мм
Параметры Источник питания AC220V/50Hz/2000W
Общий размер W1140mmxD1400mmxH1600mm (excluding foot 100±20mm)
Вес ≈ 700 кг
Давление воздуха ≥ 0,5 МПа
Экологические требования Температура: 5~40°C, относительная влажность 25%~80% (без заморозков)
Upstream and downstream equipment communication (соединение оборудования вверх по течению и вниз по течению) Стандартный интерфейс SMEMA
