Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: k3205
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Метод выравнивания: |
Автоматическое выравнивание |
Резолюция: |
10 мкм |
Освещение: |
СИД RGB |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Размер: |
L 1300 X W 1300 X H 1500 мм |
тип камеры: |
Цифровая камера 3D |
Операционная система: |
Windows 10 |
Толщина PCB: |
0.5 - 5 мм |
Метод выравнивания: |
Автоматическое выравнивание |
Резолюция: |
10 мкм |
Освещение: |
СИД RGB |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Размер: |
L 1300 X W 1300 X H 1500 мм |
тип камеры: |
Цифровая камера 3D |
Операционная система: |
Windows 10 |
Толщина PCB: |
0.5 - 5 мм |

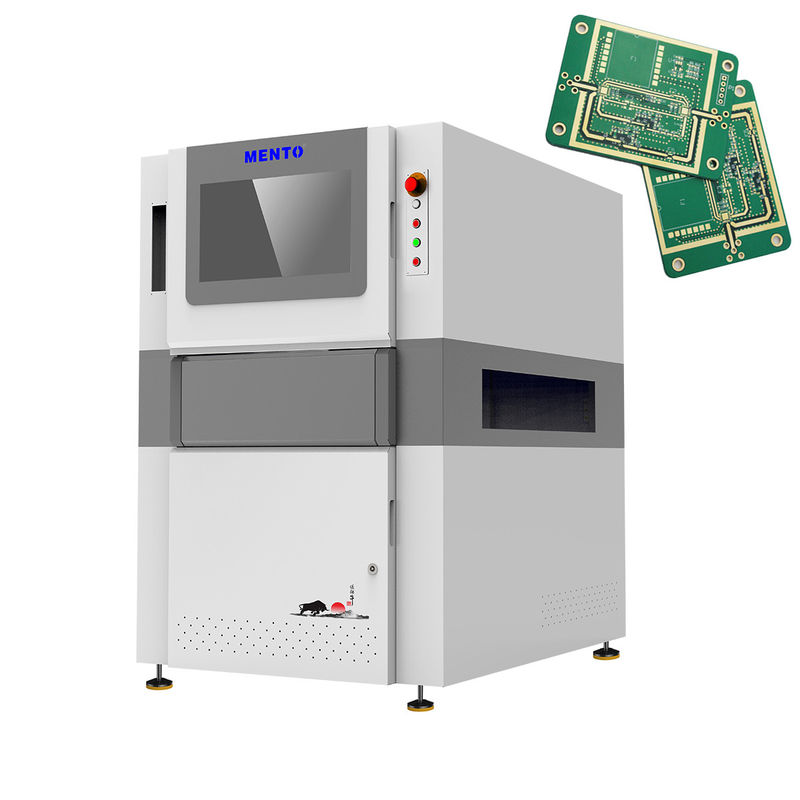

Функции AOI онлайн
1Высокая производительность
2Стандартная 5-миллионная глобальная экспозиция промышленной цветной камеры
3Первая компания в Китае, использующая телецентрические линзы большого диаметра (могут быть нацелены на продукты)
4Независимо разработанная оптическая система (последовательность источника света)
5Высокоустойчивая интегрированная литейная платформа
Сфера применения: проверка сварного соединения и установленного устройства
| 3D-инспекция пасты для сварки | ||
| Модель устройства | K3205 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 5 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Одной из ключевых особенностей этой системы проверки ПКБ является ее способность обрабатывать ПКБ толщиной от 0,5 до 5 мм. Это делает ее подходящей для использования с широким спектром ПКБ,от тонких и гибких досок до толще и жестчеКроме того, машина весит 800 кг, что делает ее достаточно прочной и прочной, чтобы выдержать суровые условия промышленного использования.
3D AOI Machine построена на операционной системе Windows 10, которая обеспечивает надежный и удобный для пользователя интерфейс для работы операторов.Это позволяет легко настроить и настроить машину для выполнения конкретных задач инспекции, а также контролировать его эффективность и производительность.
Эта 3D AOI машина является первоклассным оборудованием для ПКБ, которое имеет интуитивно понятный пользовательский интерфейс для простой работы.Эта машина предназначена для большинства мастерских.Он поставляется с 3D-цифровой камерой и RGB LED-освещением для точной проверки ПКБ. Он совместим с ПКБ толщиной от 0,5 до 5 мм.
| Атрибут продукта | Стоимость |
| Скорость проверки | До 80 см2/с |
| Область инспекции | До 510 X 510 мм |
| Вес | 800 кг |
| Освещение | RGB светодиод |
| Программа | Интуитивный пользовательский интерфейс |
| Операционная система | Windows 10 |
| Силовое питание | Обменное давление 220 В, 50/60 Гц |
| Метод проверки | 3D-инспекция |
| Виды инспекций | Соединитель сварки, компонент, дефект |
| Тип камеры | Цифровая камера 3D |
Машина Mento-01 3D AOI оснащена светодиодным освещением RGB, что позволяет точно и эффективно проверять соединительные соединения, компоненты и дефекты.Он имеет впечатляющую скорость проверки до 80 см2/сИнтуитивно понятное программное обеспечение пользовательского интерфейса машины позволяет операторам легко управлять и настраивать процесс проверки в соответствии со своими потребностями.
Машина Mento-01 3D AOI с весом 800 кг и способностью поставки 1000 в месяц является прочным и долговечным продуктом, подходящим для различных промышленных применений.Независимо от того, работаете ли вы в производстве электроники или в автомобильной промышленности., эта машина может помочь улучшить эффективность производства и обеспечить высокое качество продукции.
Некоторые из случаев применения продукта и сценариев для машины Mento-01 3D AOI включают:
В целом, машина Mento-01 3D AOI является универсальным и надежным продуктом, который может помочь улучшить качество и эффективность вашего производственного процесса.С сроком доставки всего 1 неделя и условиями оплаты онлайн, это удобный и доступный вариант для предприятий и отраслей промышленности, нуждающихся в высококачественной системе контроля.
Наша команда технической поддержки 3D AOI Machine предназначена для обеспечения наших клиентов всеобъемлющей технической поддержкой и услугами.Наша команда экспертов готова помочь с любыми вопросами или опасениями, которые у вас могут возникнуть в связи с операцией., техническое обслуживание или устранение неполадок вашей машины 3D AOI.
Наши услуги технической поддержки включают:
Мы понимаем важность поддержания вашей производственной линии с максимальной эффективностью, и наша команда технической поддержки стремится обеспечить бесперебойную работу вашей 3D-машины AOI.Если у вас есть вопросы или вам нужна помощьПожалуйста, не стесняйтесь связаться с нами.
Упаковка продукта:
3D AOI Machine будет надежно упакована в деревянный ящик для обеспечения безопасности во время транспортировки.Машина будет завернута в защитную пену и надежно закреплена, чтобы предотвратить повреждение во время транспортировки.
Перевозка:
3D AOI-машина может быть отправлена по всему миру с помощью воздушного или морского грузоперевозок.Пожалуйста, свяжитесь с нами для получения дополнительной информации о доставке.
Как называется эта машина 3D AOI?
Марка: Mento
2.Какой номер модели этой 3D-аппарата?
Номер модели: Mento-01
3.Где изготавливается эта машина 3D AOI?
Место происхождения: Китай Dongguan
4.Есть ли у этой 3D-машины какие-либо сертификаты?
Сертификация: ISO9001/ISO14001
5.Каково минимальное количество заказов на эту 3D-машину AOI?
Минимальное количество заказов: 1
6.Можно ли договориться о цене этой машины 3D AOI?
Цена: Договоримая
7.Каково время доставки этой машины 3D AOI?
Время доставки: 3 недели
8.Каковы условия оплаты за эту 3D-машину AOI?
Условия оплаты: онлайн
9.Какова мощность этой машины 3D AOI?
Способность к поставкам: 1000 в месяц
