Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: k3205
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3 недели
Условия оплаты: На линии
Поставка способности: 1000 в месяц
Скорость: |
0.23sec/FOV |
Толщина: |
0.5mm-6mm |
Описание машины: |
3D-инспекция пасты для сварки |
Камера: |
12MP, цвет |
Минимальные части: |
50*50 mm |
Регулировка ширины: |
Учебное пособие |
Состояние: |
Использованный, новый |
Размер ПКБ проверки: |
50 мм х 50 мм - 510 мм х 460 мм |
Скорость: |
0.23sec/FOV |
Толщина: |
0.5mm-6mm |
Описание машины: |
3D-инспекция пасты для сварки |
Камера: |
12MP, цвет |
Минимальные части: |
50*50 mm |
Регулировка ширины: |
Учебное пособие |
Состояние: |
Использованный, новый |
Размер ПКБ проверки: |
50 мм х 50 мм - 510 мм х 460 мм |

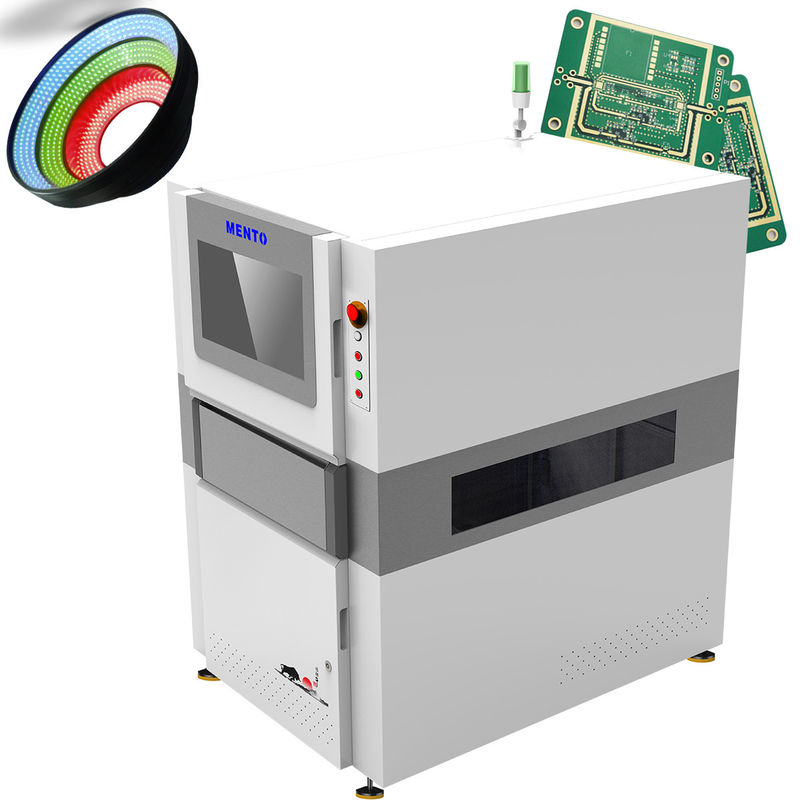

Одной из ключевых особенностей этой машины SMT является ее высокоскоростная цветовая камера объемом 6,5 мпкс, которая способна снимать изображения с разрешением до 2592 х 1944 пикселей.Эта камера способна снимать высококачественные изображения даже самых мелких деталей на ПКБКамера также способна снимать изображения на высокой скорости, с скоростью движения до 800 мм / с.что делает процесс инспекции быстрым и эффективным.
Машина SMT AOI также оснащена автоматизированной технологией машинного обучения для оптической инспекции, которая позволяет машине учиться и адаптироваться к различным условиям,что делает его высокоточным и надежным в обнаружении дефектов на ПХБМашина способна обнаруживать широкий спектр дефектов, включая отсутствующие компоненты, неправильно расположенные компоненты, неправильную полярность и дефекты сварки.
| Модель устройства | K3205 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 5 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Эта машина SMT AOI идеально подходит для автоматизации проверки печатных плат и предлагает автоматическую оптическую проверку печатных плат.и способность проверять ПКБ размером от 50 мм х 50 мм до 510 мм х 460 мм, эта машина обеспечивает быструю и эффективную проверку со скоростью 0,23 сек/FOV.
Продукт SMT AOI Machine поставляется с следующей технической поддержкой и услугами:
Наша команда экспертов посвящена тому, чтобы ваша машина SMT AOI работала эффективно и эффективно, чтобы вы могли легко производить высококачественные продукты.
Упаковка продукта:
Перевозка:
Какое торговое наименование машины AOI?
Торговая марка машины AOI - Mento.
2.Где производится машина AOI?
Машина AOI производится в Китае, в частности, в Донгуане.
3.Какие сертификаты есть у машины AOI?
Машина AOI имеет сертификаты ISO9001 и ISO14001.
4.Каково минимальное количество заказов для машины AOI?
Минимальное количество заказов для машины AOI составляет 1.
5.Каковы условия оплаты для машины AOI?
Условия оплаты для машины AOI - это онлайн-платежи.
6.Какова способность AOI-машины подавать энергию?
Мощность поставки машины AOI составляет 1000 единиц в месяц.
7.Каково время доставки для машины AOI?
Срок доставки для машины AOI составляет три недели после получения платежа.
8.Можно ли договориться о цене машины AOI?
Да, цена машины AOI подлежит обсуждению.
