Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: K3212
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Минимальные части: |
50*50 mm |
Камера: |
9 миллионов пикселей |
Скорость движения: |
800mm/sec |
Регулировка ширины: |
Учебное пособие |
Описание машины: |
3D-инспекция пасты для сварки |
Запасы: |
Большие |
Скорость: |
0.23sec/FOV |
Состояние: |
Использованный, новый |
Минимальные части: |
50*50 mm |
Камера: |
9 миллионов пикселей |
Скорость движения: |
800mm/sec |
Регулировка ширины: |
Учебное пособие |
Описание машины: |
3D-инспекция пасты для сварки |
Запасы: |
Большие |
Скорость: |
0.23sec/FOV |
Состояние: |
Использованный, новый |

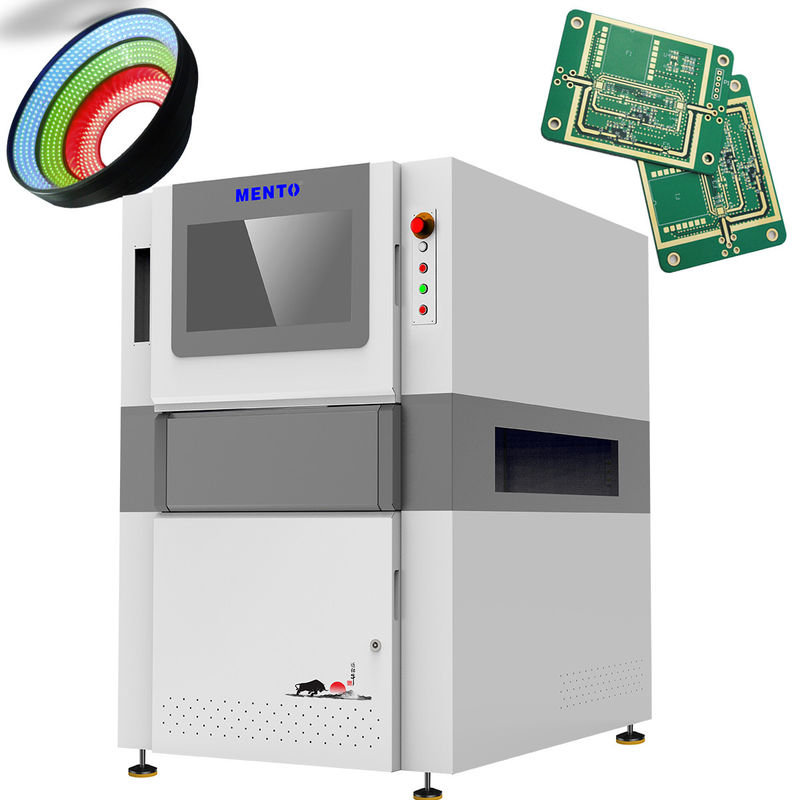

Машина SMT AOI специально разработана для проверки ПХБ с минимальным размером 50 * 50 мм. Она идеально подходит для использования на заводах по производству ПХБ,где его можно использовать для проверки плит на наличие дефектов и обеспечения их высочайшего качестваМашина способна обнаруживать широкий спектр дефектов, включая отсутствующие компоненты, неправильное размещение компонентов и дефекты сварки.
Одной из ключевых особенностей SMT AOI Machine является высокоскоростная цветовая камера, которая может снимать изображения со скоростью до 60 кадров в секунду.Это делает его идеальным для использования в условиях производства большого объемаМашина также оснащена передовыми алгоритмами обработки изображений, которые могут автоматически обнаруживать и классифицировать дефекты.уменьшение необходимости в ручном осмотре и повышение общей эффективности.
| Модель устройства | K3212 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
Эта машина SMT AOI идеально подходит для автоматизации инспекции печатных плат, с такими функциями, как высокоскоростная цветовая камера и проверка широкого спектра размеров и толщины печатных плат.Свяжитесь с нами для получения дополнительной информации о цене на машины AOI.
Машина SMT AOI предназначена для проверки печатных плат (PCB) и обеспечения их качества и точности.продукт может обнаружить и классифицировать дефекты на ПХБ с высокой точностью и скоростью6.5 Mpix высокоскоростная цветовая камера гарантирует, что процесс инспекции проводится с высокой точностью и детализацией.
Продукт подходит для различных случаев и сценариев, включая электронное производство, сборку печатных плат и контроль качества.Он может проверять ПХБ с минимальным размером 50 * 50 мм и диапазоном толщины 0Размер ПКБ для проверки может варьироваться от 50 мм х 50 мм до 510 мм х 460 мм, что делает его универсальным решением для различных размеров ПКБ.
Машина Mento SMT AOI доступна по переговорной цене, а минимальное количество заказов составляет 1. Продукт имеет поставку 1000/месяц, и он может быть доставлен в течение одной недели.Условия оплаты в порядке., что делает процесс покупки более удобным для покупателей.
Продукт SMT AOI Machine поставляется с всеобъемлющей технической поддержкой и услугами, гарантирующими, что ваша машина всегда работает как можно лучше.Наша команда экспертов доступна для оказания помощи с установкой, обучения и обслуживания, а также устранения любых проблем, которые могут возникнуть.Мы также предлагаем обновления и обновления программного обеспечения, чтобы гарантировать, что ваша машина всегда обновляется с последними технологиямиКроме того, мы предлагаем расширенные гарантии и сервисные контракты, чтобы обеспечить вам спокойствие и гарантировать защиту ваших инвестиций.С нашей приверженностью удовлетворению клиентов и нашей преданностью качественному обслуживанию, вы можете доверять надежности и производительности вашей машины SMT AOI.
Упаковка продукта:
Перевозка:
Вопрос: Как называется эта машина AOI?
Ответ: торговое наименование этой машины AOI - Mento.
Вопрос: Где производится эта машина AOI?
Ответ: Эта машина AOI изготавливается в Донгуане, Китай.
Вопрос: Какие сертификаты есть у этой машины AOI?
Ответ: Эта машина AOI сертифицирована по стандартам ISO9001 и ISO14001.
Вопрос: Каково минимальное количество заказов на эту машину AOI?
О: Минимальное количество заказов для этой машины AOI составляет 1.
Вопрос: Каково время доставки этой машины AOI?
Ответ: Срок поставки этой машины AOI составляет 3 недели.
Вопрос: Каковы условия оплаты этой машины AOI?
О: Условия оплаты этой машины AOI онлайн.
Вопрос: Какова способность поставки этой машины AOI?
Ответ: Возможность поставки этой машины AOI составляет 1000/месяц.
Вопрос: Можно ли договориться о цене этой машины AOI?
О: Да, цена на эту машину AOI подлежит обсуждению.
