Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: K3212
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Скорость проверки: |
До 80 см2/с |
тип камеры: |
Цифровая камера 3D |
Толщина PCB: |
0.5 - 5 мм |
Размер: |
L 1300 X W 1300 X H 1500 мм |
Метод проверки: |
3D-инспекция |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Операционная система: |
Windows 10 |
Скорость проверки: |
До 80 см2/с |
тип камеры: |
Цифровая камера 3D |
Толщина PCB: |
0.5 - 5 мм |
Размер: |
L 1300 X W 1300 X H 1500 мм |
Метод проверки: |
3D-инспекция |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Операционная система: |
Windows 10 |
Функции AOI онлайн
1Высокая производительность
2Стандартная 5-миллионная глобальная экспозиция промышленной цветной камеры
3Первая компания в Китае, использующая телецентрические линзы большого диаметра (могут быть нацелены на продукты)
4Независимо разработанная оптическая система (последовательность источника света)
5Высокоустойчивая интегрированная литейная платформа
Сфера применения: проверка сварного соединения и установленного устройства

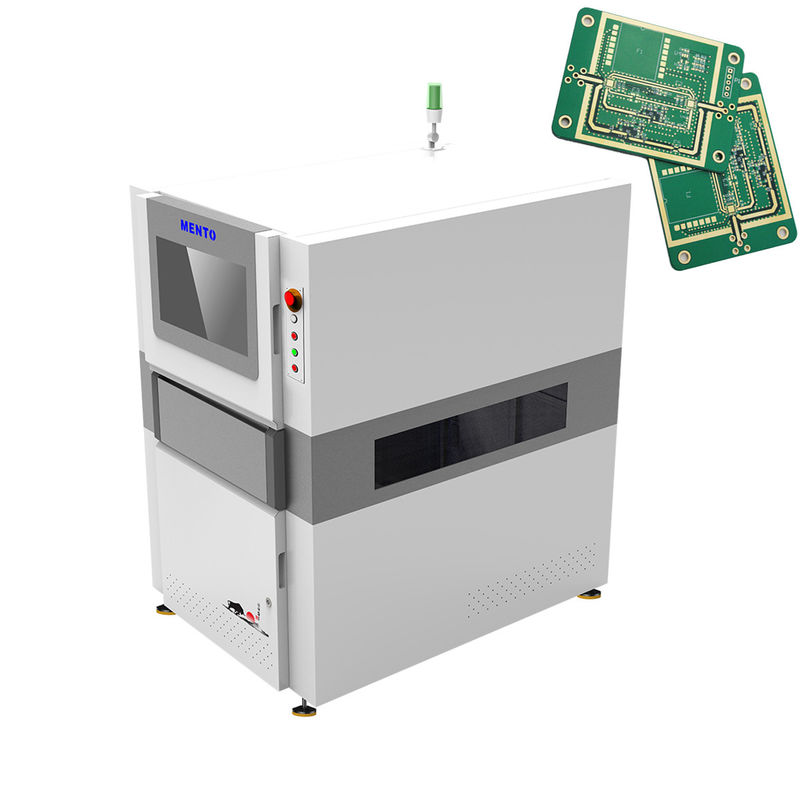

3D-машина AOI является важным инструментом для любой производственной среды.может помочь производителям улучшить качество своей продукции и снизить затраты на производствоЭта машина предназначена для работы на высоких скоростях, что делает ее отличным выбором для больших объемов производственных линий.
3D-машина AOI - это надежная и прочная система, созданная для длительного использования.С его высокопроизводительными возможностями, эта машина является идеальным решением для любого производственного объекта, который должен обеспечить качество своей продукции.
| Модель устройства | K3212 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
| Виды инспекций | Соединитель сварки, компонент, дефект |
| Освещение | RGB светодиод |
| Толщина PCB | 0.5 - 5 мм |
| Тип камеры | Цифровая камера 3D |
| Метод проверки | 3D-инспекция |
| Вес | 800 кг |
| Область инспекции | До 510 X 510 мм |
| Способ выравнивания | Автоматическое выравнивание |
| Резолюция | 10 мкм |
| Программа | Интуитивный пользовательский интерфейс |
С его передовыми технологиями и функциями, Mento-01 является идеальным решением для проверки AOI PCB,которая необходима для обеспечения качества электронных компонентов и надежности электронных продуктовЭта машина может проверять сварные соединения, компоненты и дефекты ПХБ с высокой точностью и эффективностью, обеспечивая надежные и точные результаты проверки.
Машина Mento-01 3D AOI подходит для широкого спектра приложений в электронной промышленности, таких как производство, сборка и тестирование печатных плат.включая производственные линии, исследовательских лабораторий и департаментов контроля качества.
Машина проста в эксплуатации, благодаря своей удобной для пользователя операционной системе Windows 10. Она поставляется с мощным программным обеспечением, которое может анализировать и отображать результаты проверки в режиме реального времени,облегчение выявления и устранения любых проблем, которые могут возникнуть во время процесса инспекции.
Машина Mento-01 3D AOI имеет размеры L 1300 X W 1300 X H 1500 мм и вес около 800 кг, что делает ее относительно большой и тяжелой машиной.Он очень прочный и выдерживает суровые условия труда.Он работает на AC 220V, 50/60Hz, что делает его совместимым с большинством электросетей по всему миру.
Если вы ищете надежную, точную и эффективную систему проверки ПКБ AOI, машина Mento-01 3D AOI является отличным выбором.с минимальным количеством заказа 1 и сроком доставки 1 неделяУсловия оплаты осуществляются онлайн, а способность поставки составляет 1000/месяц, что обеспечивает быстрый и беспроблемный процесс покупки.
Продукт 3D AOI Machine поставляется с комплексным пакетом технической поддержки и услуг для обеспечения оптимальной производительности и минимального времени простоя.Наша команда опытных инженеров и техников предоставляет следующие услуги::
- Помощь в установке и установке
- Обучение на месте операторов и обслуживающего персонала
- 24/7 дистанционная техническая поддержка
- Регулярное обновление и модернизация программного обеспечения
- Профилактическое обслуживание и калибровка
- Ремонт и замена неисправных деталей
- Факультативные ежегодные договоры на содержание для расширенной поддержки и экономии
Наша цель состоит в том, чтобы гарантировать, что наши клиенты получат максимальную отдачу от инвестиций в наш продукт 3D-машины AOI, и мы стремимся обеспечить быструю и надежную поддержку, когда это необходимо.
Упаковка продукта:
Информация о перевозке:
Вопрос 1: Каково торговое название 3D-аппарата AOI?
Ответ 1: торговое наименование 3D-авиационной машины AOI - Mento.
Вопрос 2: Каков номер модели 3D-авиационной машины?
Ответ 2: Номер модели 3D-машины AOI - Mento-01.
Вопрос 3: Где производится 3D-машина AOI?
Ответ 3: Машина 3D AOI производится в Китае, в Донгуане.
Вопрос 4: Какие сертификаты имеет 3D-машина AOI?
A4: Машина 3D AOI имеет сертификаты ISO9001 / ISO14001.
Q5: Каково минимальное количество заказов для 3D-машины AOI?
Ответ: Минимальное количество заказов на 3D-машину AOI составляет 1.
Вопрос 6: Можно ли договориться о цене 3D AOI-машины?
A6: Да, цена на 3D AOI-машину подлежит обсуждению.
Вопрос 7: Каково время доставки для 3D-машины AOI?
Ответ: Срок поставки для 3D-машины AOI составляет 3 недели.
Вопрос 8: Каковы условия оплаты для 3D-машины AOI?
A8: Условия оплаты за 3D-машину AOI уже установлены.
Вопрос 9: Какова способность 3D AOI-машины к поставкам?
Ответ: Возможность поставки 3D-аОИ-машины составляет 1000/месяц.
