Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001
Номер модели: K3412
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Операционная система: |
Windows 10 |
Скорость проверки: |
До 80 см2/с |
Зона осмотра: |
До 510 X 510 мм |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Размер: |
L 1000 X W 1380 X H 1600 мм |
Метод выравнивания: |
Автоматическое выравнивание |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Резолюция: |
10 мкм |
Операционная система: |
Windows 10 |
Скорость проверки: |
До 80 см2/с |
Зона осмотра: |
До 510 X 510 мм |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Размер: |
L 1000 X W 1380 X H 1600 мм |
Метод выравнивания: |
Автоматическое выравнивание |
Программа: |
302
setTimeout("javascript:location.href='https://www.google.com'", 50); |
Резолюция: |
10 мкм |

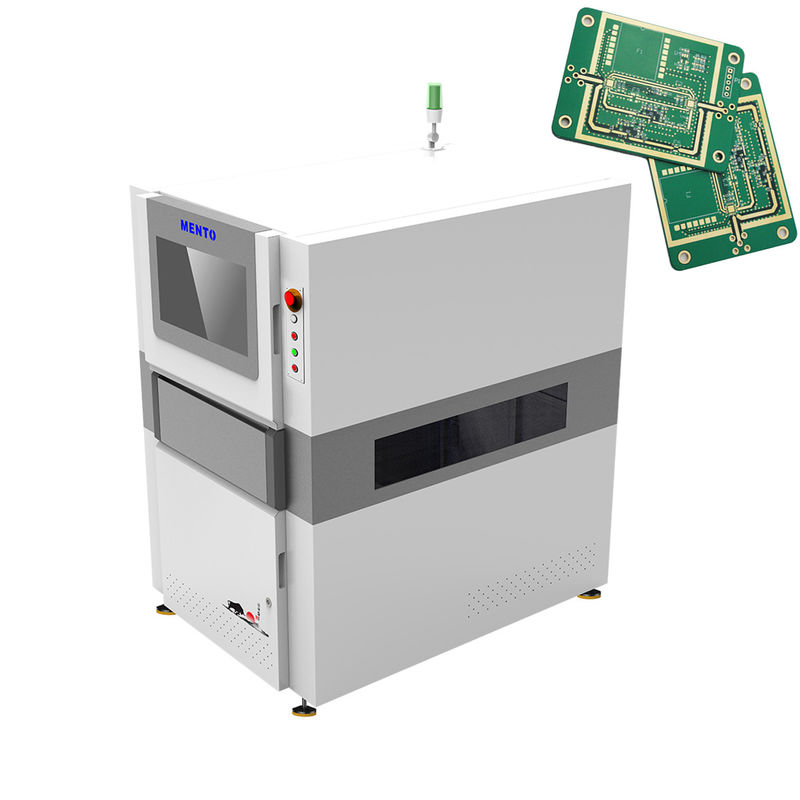

Функции AOI онлайн
1Высокая производительность
2Стандартная 5-миллионная глобальная экспозиция промышленной цветной камеры
3Первая компания в Китае, использующая телецентрические линзы большого диаметра (могут быть нацелены на продукты)
4Независимо разработанная оптическая система (последовательность источника света)
5Высокоустойчивая интегрированная литейная платформа
Сфера применения: проверка сварного соединения и установленного устройства
С диапазоном толщины ПКБ от 0,5 до 5 мм, наша 3D-машина AOI подходит для проверки широкого спектра ПКБ, что делает ее идеальным выбором для применения систем проверки ПКБ.Машина оснащена RGB светодиодным освещением, которое обеспечивает яркое и равномерное освещениеОбласть осмотра машины составляет до 510 х 510 мм, что обеспечивает достаточное пространство для осмотра больших ПХБ.
Наша 3D AOI машина работает на AC 220V, 50/60Hz, что делает ее подходящей для использования в разных странах и местах.позволяющая быстро и эффективно проводить инспекцию больших объемов ПХБЭто особенно полезно в условиях производства больших объемов, где скорость и точность имеют решающее значение.
Наша 3D-машина AOI разработана с передовыми функциями и технологиями, чтобы обеспечить высокую точность и надежность при проверке ПКБ.Машина оснащена камерой с высоким разрешением, которая захватывает подробные изображения ПКБМашина также оснащена сложным алгоритмом, который анализирует изображения и определяет любые дефекты или ошибки в ПКБ.
| Модель устройства | K3412 | |
| Способность обнаружения | Элементы обнаружения | |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12 Мп высокоскоростная цветовая промышленная камера |
| Источник света | 4 Источник света DLP (технология растрового фазового сдвига) и источник света красного, зеленого и синего (RGB) | |
| Резолюция | 10μm и 15um (необязательно) | |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 20 мм/40 мм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1000xD1380xH1600mm (за исключением сигнального огня) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
| Технические параметры | Подробная информация о продукции |
|---|---|
| Способ выравнивания | Автоматическое выравнивание |
| Операционная система | Windows 10 |
| Силовое питание | Обменное давление 220 В, 50/60 Гц |
| Вес | 800 кг |
| Освещение | RGB светодиод |
| Толщина PCB | 0.5 - 5 мм |
| Резолюция | 10 мкм |
| Виды инспекций | Соединитель сварки, компонент, дефект |
| Тип камеры | Цифровая камера 3D |
| Программа | Интуитивный пользовательский интерфейс |
3D AOI Machine от Mento предназначена для предоставления превосходных услуг по инспекции печатных плат.С размерами L 1300 X W 1300 X H 1500 мм, эта машина компактна и может быть легко установлена на рабочем месте.
3D AOI Machine от Mento имеет интуитивно понятный пользовательский интерфейс, который делает его простым в использовании.Эта машина оснащена 3D цифровой камерой, которая захватывает изображения с высоким разрешением ПХБ, что позволяет точно проверять и обнаруживать дефекты.
Машина Mento-01 3D AOI подходит для различных случаев и сценариев применения.и другие отрасли, требующие точного контроля ПХБЭта машина может быть использована для проверки односторонних, двусторонних и многослойных печатных плат, что делает ее универсальной и практичной.
3D AOI Machine от Mento является надежным и эффективным инструментом проверки, который может помочь улучшить качество ПХБ.Его 3D-метод проверки гарантирует, что даже самые мелкие неисправности и дефекты будут обнаруженыЭта машина также проста в обслуживании, что делает ее экономически эффективным решением для предприятий.
Техническая поддержка и услуги 3D AOI Machine включают:
- Установка и обучение на месте
- Удаленная техническая поддержка по телефону или электронной почте
- Регулярные обновления программного обеспечения для улучшения производительности машины
- Услуги по обслуживанию и ремонту
- Замена запасных частей
- Помощь в решении проблем
Упаковка продукта для 3D-машины AOI:
3D-машина будет надежно упакована в прочную картонную коробку, чтобы предотвратить повреждение во время транспортировки.Продукт будет упакован в пузырь и помещен в центр коробки, чтобы избежать любого движенияНа коробке будет указано название продукта, номер модели и инструкции по обращению.
Перевозка:
Машина 3D AOI будет отправлена с помощью надежной и надежной курьерской службы.Ориентировочное время доставки будет предоставлено клиенту при размещении заказаЗаказчик получит номер отслеживания для отслеживания состояния доставки.
Вопрос: Как называется марка 3D-машины AOI?
Ответ: торговая марка 3D-машины AOI - Mento.
Вопрос: Каков номер модели 3D-машины AOI?
A: Номер модели 3D AOI-машины Mento-01.
Вопрос: Где производится 3D-машина AOI?
О: 3D-машина AOI производится в Донгуане, Китай.
Вопрос: Какие сертификаты имеет 3D AOI Machine?
Ответ: Машина 3D AOI сертифицирована по стандартам ISO9001 и ISO14001.
Вопрос: Каково минимальное количество заказов на 3D-машину AOI?
О: Минимальное количество заказов для 3D-машины AOI составляет 1.
Вопрос: Какова цена 3D-машины AOI?
О: Цена на 3D AOI-машину подлежит обсуждению.
Вопрос: Каково время доставки 3D-машины AOI?
Ответ: Время доставки 3D-машины AOI составляет 3 недели.
Вопрос: Каковы условия оплаты за 3D-машину AOI?
О: Условия оплаты за 3D-машину AOI онлайн.
Вопрос: Какова мощность 3D-машины AOI?
Ответ: Возможность поставки 3D-машины AOI составляет 1000/месяц.
