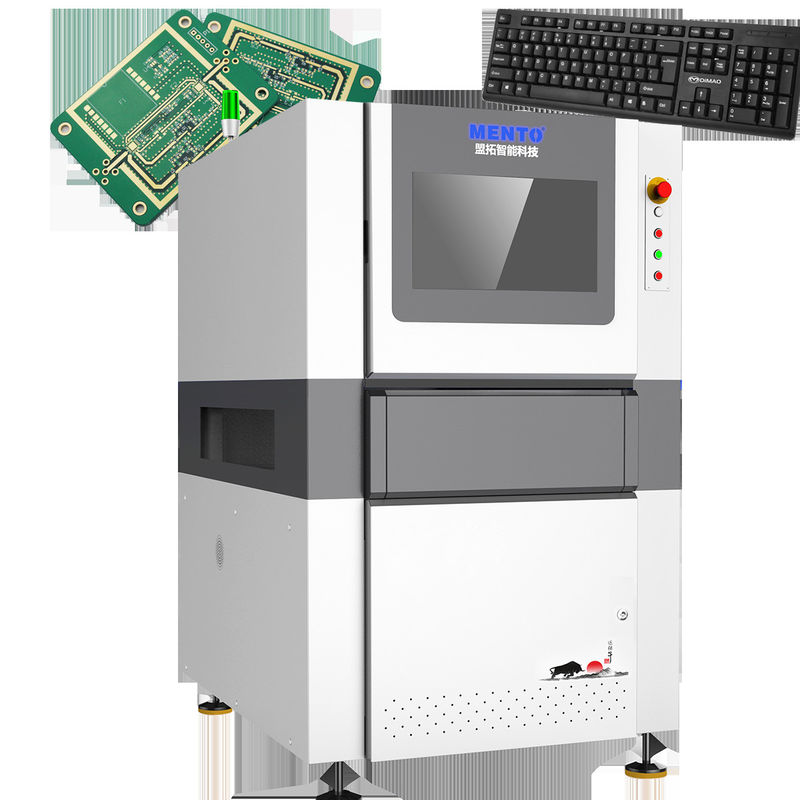

Описание продукта:
Машина AOI PCB работает на операционной системе, обеспечивая удобный и знакомый пользователю интерфейс, который легко ориентируется и управляется.Он также имеет интерфейс Ethernet для легкого подключения и связи, что позволяет беспрепятственно интегрироваться в любую производственную среду или рабочий процесс.
Машина AOI PCB питается от источника питания AC 220V, 50Hz, обеспечивающего стабильную и постоянную производительность.что делает его идеально подходит для любого производственного объекта или лаборатории.
Благодаря своим возможностям высокого разрешения, машина AOI PCB может обнаруживать даже самые мелкие дефекты и ошибки на PCB с разрешением 10 мкм. Это гарантирует, что продукты являются высочайшего качества,и любые проблемы могут быть быстро выявлены и решены.
| 3D-инспекция пасты для сварки |
| Модель устройства | K3205 |
| Способность обнаружения | Детективные элементы | Недостаточная сварка, недостаточная сварка, сварка с мостами, сварка пасты, аномалия формы, оффсет |
| Способ сканирования | Stop&Go |
| Оптическая система | Камера | 5MP высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света |
| Резолюция | 10μm и 15um (необязательно) |
| Производительность обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) |
| Максимальная стоимость компенсации изгиба плит | ±3 мм |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) |
| Максимальная высота обнаружения | 500 мкм |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) |
| Тест-экран | Цвет (3D и 2D изображения отображаются вместе) |
| Устройства для вождения | Сервомотор + руководство винтом |
| Скорость движения | 800 мм/с |
| Минимальный измеримый размер продукта | 50 мм х 50 мм |
| Максимальный измеримый размер продукта | 400 мм х 500 мм |
| Толщина ПКБ | 0.5 ~ 6 мм |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима |
| Направление передачи | Слева направо, справа налево. |
| Орбитальная высота | 900±20 мм |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные |
| Операционная система | Ubuntu |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг |
| Источник питания | AC220V/50~60Hz/2000W |
| Давление воздуха | 0.5Мпа |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ |
| Инструменты статистического управления | Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p & C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) |
| Upstream and downstream equipment communication (соединение оборудования вверх по течению и вниз по течению) | Стандартный интерфейс SMEMA |
Особенности:
- Наименование изделия: AOI PCB Machine
- Разрешение: 10 мкм
- Скорость проверки: 1000 мм/с
- Метод проверки: 3D-инспекция
- Модель: XYZ-1000
- Интерфейс: Ethernet
Технические параметры:
| Модель | XYZ-1000 |
| Скорость проверки | 1000 мм/с |
| Толщина PCB | 0.2 мм - 6 мм |
| Метод проверки | 3D-инспекция |
| Размер PCB | Максимум 500 мм х 500 мм |
| Интерфейс | Ethernet |
| | |
| Точность проверки | ± 5 мкм |
| Источник света | Светодиодные |
Применение:
Машина AOI является важным инструментом для производства ПКБ.Автоматизированная система оптической проверки, которая проверяет печатные платы на наличие дефектов и гарантирует, что они соответствуют отраслевым стандартамМашина имеет 3D-метод проверки, который позволяет точно и точно обнаружить любые аномалии на ПКБ. Эта точность проверки составляет ± 5 мкм,который гарантирует, что ПХБ являются высочайшего качества.
Машина Mento AOI PCB подходит для различных случаев применения и сценариев. Она идеально подходит для использования в компаниях по производству ПКБ, производителей электронных продуктов,и научно-исследовательских и опытно-конструкторских учрежденийМашина может обрабатывать ПХБ толщиной от 0,2 мм до 6 мм, что делает ее универсальной и подходящей для различных типов ПХБ.
Модель XYZ-1000 Mento AOI PCB Machine имеет интерфейс Ethernet, который позволяет легко подключаться и интегрироваться с другими системами.Эта особенность позволяет легко интегрировать машину AOI в существующие производственные линии и рабочие процессы..
В заключение, машина Mento AOI PCB является надежной и эффективной системой проверки ПКБ, которая подходит для различных случаев применения и сценариев.универсальная обработка толщины ПКБ, и интерфейс Ethernet делают его ценным активом для компаний-производителей печатных плат, производителей электронных продуктов и научно-исследовательских и опытно-конструкторских учреждений.
Поддержка и услуги:
Наш продукт AOI PCB Machine поставляется с всеобъемлющей технической поддержкой и услугами, включая:
- Помощь в установке и установке
- Обучение эксплуатации и обслуживанию машин
- Удаленная поддержка программного и аппаратного обеспечения
- Услуги по техническому обслуживанию и ремонту
- Регулярное обновление и модернизация программного обеспечения
- Специализированные решения для удовлетворения конкретных потребностей клиентов
Мы стремимся предоставить нашим клиентам самый высокий уровень поддержки и гарантировать, что их машины AOI PCB работают с максимальной производительностью.
Упаковка и перевозка:
Упаковка продукта:
- Машина AOI PCB надежно упакована в деревянный ящик для обеспечения безопасной транспортировки и доставки.
- Все принадлежности и необходимые инструменты включены в упаковку.
- Размеры упаковки 120 см х 80 см х 150 см и вес 300 кг.
Перевозка:
- Машины AOI PCB перевозятся воздушным или морским транспортом в зависимости от предпочтений и местоположения клиента.
- Сборы за доставку и время доставки могут варьироваться в зависимости от пункта назначения.
- Клиентам будет предоставлен номер отслеживания для отслеживания состояния их груза.
Часто задаваемые вопросы
Вопрос: Какое название марки машины AOI PCB?
Ответ: торговое наименование машины AOI PCB - Mento.
Вопрос: Где производится машина AOI PCB?
О: Машина AOI PCB производится в Китае, в городе Донгуан.
Вопрос: Какие сертификаты имеет машина AOI PCB?
A: Машина AOI PCB сертифицирована по стандартам ISO9001/ISO14001.
Вопрос: Каково минимальное количество заказов на ПКБ-машину AOI?
Ответ: Минимальное количество заказов для машины AOI PCB составляет 1.
Вопрос: Каково время доставки для машины AOI PCB?
Ответ: Срок поставки PCB-машины AOI составляет 3 недели.
Вопрос: Каковы условия оплаты для машины AOI PCB?
Ответ: Условия оплаты для ПКБ-машины AOI в порядке.
Вопрос: Какова способность АОИ PCB Machine к поставкам?
A: Возможность поставки PCB-машины AOI составляет 1000/месяц.
Вопрос: Можно ли договориться о цене PCB-машины AOI?
О: Да, цена на PCB-машину AOI подлежит обсуждению.
