Детали продукта
Место происхождения: Китай dongguan
Фирменное наименование: Mento
Сертификация: ISO9001/ISO14001

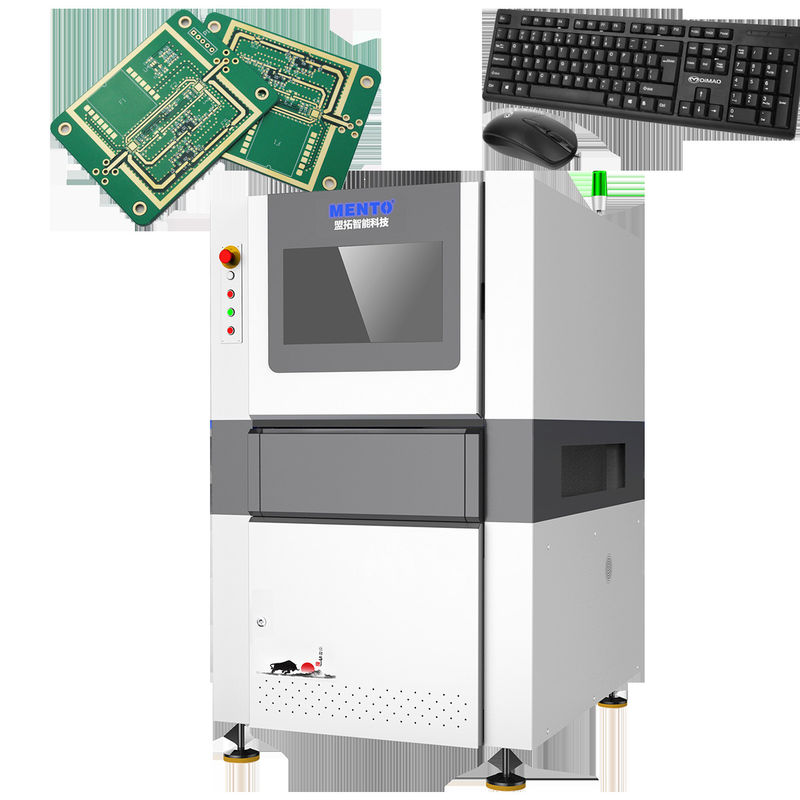

Номер модели: K3212
Условия оплаты & доставки
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: W1000mmxD1380mmxH1600mm ((без стопы 100±20mm)
Время доставки: 3 недели
Условия оплаты: на линии, L/C, T/T
Поставка способности: 1000 в месяц
Силовое питание: |
AC 220V, 50HZ |
Источник света: |
Светодиодные |
Метод проверки: |
3D-инспекция |
Интерфейс: |
Ethernet |
Скорость проверки: |
1000mm/s |
тип камеры: |
CCD высокого разрешения |
Силовое питание: |
AC 220V, 50HZ |
Источник света: |
Светодиодные |
Метод проверки: |
3D-инспекция |
Интерфейс: |
Ethernet |
Скорость проверки: |
1000mm/s |
тип камеры: |
CCD высокого разрешения |
Одной из особенностей этой машины является высокоразрешительная камера CCD, которая обеспечивает высочайшее качество изображения и гарантирует, что даже самые мельчайшие детали запечатлены с максимальной точностью.Это позволяет AOI PCB Machine обнаружить даже самые мелкие дефекты на поверхности PCB, гарантируя, что каждая плата, проходящая через него, имеет высочайшее качество.
Машина AOI PCB также разработана с учетом удобства, с компактными габаритами 1000 мм х 800 мм х 1200 мм, что позволяет ей удобно помещаться в любое рабочее место.Интерфейс Ethernet также позволяет легко подключаться к другим устройствам и сетям, обеспечивая беспроблемную интеграцию с существующими системами.
| 3D-инспекция пасты для сварки | ||
| Модель устройства | K3212 | |
| Способность обнаружения | Элементы обнаружения | Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования | Стоп&го | |
| Оптическая система | Камера | 12 Мп высокоскоростная цветовая промышленная камера |
| Источник света | Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света | |
| Резолюция | 10μm и 15um (необязательно) | |
| Показатели обнаружения | Точность высоты (модуль калибровки) | 1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема | < 1% (стандартный блок проверки, 3Sigma) | |
| Максимальная стоимость компенсации изгиба плит | ±3 мм | |
| Способность обнаружения GRR | <10% при 6o ((+50% толерантности, разрешение 5μm) | |
| Максимальная высота обнаружения | 500 мкм | |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света | |
| Метод компенсации изгиба плит в реальном времени | Компенсация изгиба плит (Z-Tracking+Pad Referencing) | |
| Испытательный экран | Цвет (3D и 2D изображения отображаются вместе) | |
| Устройства для вождения | Сервомотор + руководство винтом | |
| Скорость движения | 800 мм/с | |
| Минимальный измеримый размер продукта | 50 мм х 50 мм | |
| Максимальный измеримый размер продукта | 400 мм х 500 мм | |
| Толщина ПКБ | 0.5 ~ 6 мм | |
| Регулирование ширины рельса | Автоматическое регулирование ширины, ручное регулирование ширины | |
| Передача/установка платы | Фиксация ремянного конвейера/пневматического зажима | |
| Направление передачи | Слева направо, справа налево. | |
| Орбитальная высота | 900±20 мм | |
| Конфигурация компьютера | Главный компьютер | Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор | 22" светодиодные | |
| Операционная система | Ubuntu | |
| Параметры | Общий размер | W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес | 1100 кг | |
| Источник питания | AC220V/50~60Hz/2000W | |
| Давление воздуха | 0.5Мпа | |
| Форматы ввода, поддерживаемые программным обеспечением | Поддержка формата Gerber (274X), ODB++ | |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk, %Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей |
|
| Экологические требования | Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) | |
| Сообщение оборудования вверх по производству и вниз по производству | Стандартный интерфейс SMEMA | |
| Технический параметр | Стоимость |
|---|---|
| Наименование продукта | АОИ ПКБ-машина |
| Толщина PCB | 0.2 мм - 6 мм |
| Размер PCB | Максимально 500 мм х 500 мм |
| Интерфейс | Ethernet |
| Резолюция | 10 мкм |
| Модель | XYZ-1000 |
| Силовое питание | Обменное давление 220 В, 50 Гц |
| Операционная система | Windows 10 |
| Тип камеры | СКД высокого разрешения |
| Метод проверки | 3D-инспекция |
| Источник света | Светодиодные |
Этот продукт предназначен для обеспечения точных и надежных результатов проверки печатных плат с использованием передовых оптических технологий.Машина AOI может обнаружить широкий спектр дефектов, таких как отсутствующие компонентыС высокоразрешительной CCD-камерой и точностью проверки ±5μm, машина AOI PCB может эффективно гарантировать качество вашей продукции.
AOI PCB Machine подходит для различных случаев применения продукции и сценариев. Он может использоваться в производственной линии электронных продуктов, производстве печатных плат и сборке SMT.Этот продукт может быть использован для тестирования различных ПХБ, таких как двусторонниеИнтерфейс машины - Ethernet, что позволяет легко подключаться к другим устройствам и системам.
Машина AOI PCB имеет название модели XYZ-1000 и размеры 1000mm X 800mm X 1200mm, что делает ее компактной и легкой для установки в любом рабочем пространстве.Этот продукт может удовлетворить потребности различных отраслей промышленности..
В заключение, машина AOI для печатных пластин представляет собой надежную и эффективную систему проверки печатных пластин, которая может обеспечить точные и надежные результаты проверки.Он подходит для различных случаев применения продукта и сценариевЕсли вы ищете надежное и эффективное решение для ваших методов тестирования ПКБ,AOI PCB Machine от Mento - это идеальный продукт для вас.
Продукт машин AOI PCB оснащен технической поддержкой и услугами для обеспечения оптимальной производительности и минимизации времени простоя.Наша команда экспертов может оказать помощь и руководство в следующих областях::
Мы стремимся обеспечить исключительное обслуживание клиентов и гарантировать, что наши клиенты получат максимальную отдачу от своих инвестиций.
Машина AOI PCB надежно упакована в картонную коробку с пеной для предотвращения повреждений во время перевозки.
Перевозка:
Мы предлагаем бесплатную доставку для AOI PCB Machine во все места в Соединенных Штатах.Время доставки может варьироваться в зависимости от пункта назначения, но обычно это занимает 3-5 рабочих дней в США и 7-14 рабочих дней для международных заказов.
Вопрос: Какое название этой машины AOI PCB?
Ответ: торговое наименование этой машины AOI PCB - Mento.
Вопрос: Где производится эта машина AOI PCB?
Ответ: Эта машина AOI PCB производится в Китае, в Донгуане.
Вопрос: Сертифицирована ли эта ПКБ-машина AOI?
О: Да, эта машина AOI PCB сертифицирована по ISO9001/ISO14001.
Вопрос: Каково минимальное количество заказов для этой машины AOI PCB?
О: Минимальное количество заказов для этой машины AOI PCB составляет 1.
Вопрос: Какой ценовой диапазон для этой машины AOI PCB?
Ответ: Цена на эту ПКБ-машину AOI подлежит обсуждению.
Вопрос: Каково время доставки этой машины AOI PCB?
Ответ: Срок поставки этой машины AOI PCB составляет 1 неделю.
Вопрос: Каковы условия оплаты этой машины AOI PCB?
Ответ: Условия оплаты этой машины AOI для печатных пластин уже установлены.
Вопрос: Какова способность поставки для этой машины AOI PCB?
Ответ: Возможность поставки этой машины AOI PCB составляет 1000/месяц.
