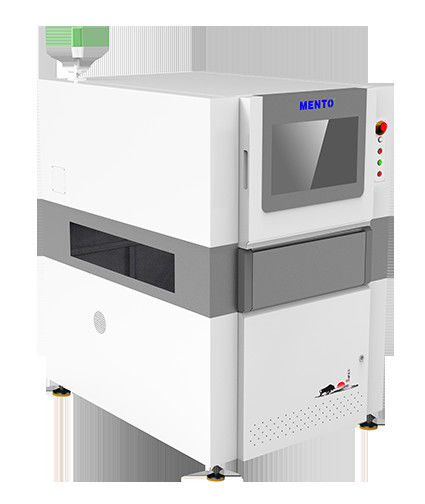

Описание продукта:
3D AOI Machine рассчитана на вес 800 кг, что делает ее прочной и долговечной машиной.предоставление оператору удобного интерфейсаМашина предназначена для проверки ПХБ толщиной от 0,5 до 5 мм.
3D-машина AOI использует 3D-метод проверки, который обеспечивает высокий уровень точности в обнаружении дефектов на печатных пластинках.включая те, которые имеют сложные конструкции и технологии установки на поверхностиМашина сканирует всю поверхность ПКБ, обнаруживая любые дефекты, включая отсутствующие компоненты, неправильно расположенные компоненты и дефекты сварки.
Машина 3D AOI является идеальным решением для проверки PCB в любой производственной компании.уменьшение необходимости в ручной инспекции и повышение эффективности производстваБлагодаря высокому уровню точности эта машина гарантирует, что ПХБ изготавливаются по самым высоким стандартам качества.
Машина 3D AOI - это инвестиция, которая окупится в долгосрочной перспективе.Это не только повышает эффективность производства, но и снижает стоимость производства, выявляя дефекты на ранней стадии производственного процессаЭта машина обеспечивает экономически эффективное решение для проверки PCB, уменьшая необходимость дорогостоящих ручных проверок и снижая риск отзыва продукции.
В заключение, 3D AOI Machine - это инновационная машина, предназначенная для обеспечения точной и надежной проверки AOI PCB.Эта машина является идеальным решением для любой производственной компании, стремящейся повысить эффективность производства и снизить затраты на производствоИнвестиции в 3D-машину AOI - это мудрое решение, поскольку это обеспечит высокую отдачу от инвестиций в долгосрочной перспективе.
| Модель устройства |
K3212 |
| Способность обнаружения |
Элементы обнаружения |
Недостаточная сварка, недостаточная сварка, соединительная сварка, сварная паста, аномалия формы, оффсет |
| Способ сканирования |
Стоп&го |
| Оптическая система |
Камера |
12 Мп высокоскоростная цветовая промышленная камера |
| Источник света |
Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света |
| Резолюция |
10μm и 15um (необязательно) |
| Показатели обнаружения |
Точность высоты (модуль калибровки) |
1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема |
< 1% (стандартный блок проверки, 3Sigma) |
| Максимальная стоимость компенсации изгиба плит |
±3 мм |
| Способность обнаружения GRR |
<10% при 6o ((+50% толерантности, разрешение 5μm) |
| Максимальная высота обнаружения |
500 мкм |
| Решение проблемы теней |
Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба плит в реальном времени |
Компенсация изгиба плит (Z-Tracking+Pad Referencing) |
| Испытательный экран |
Цвет (3D и 2D изображения отображаются вместе) |
| Устройства для вождения |
Сервомотор + руководство винтом |
| Скорость движения |
800 мм/с |
| Минимальный измеримый размер продукта |
50 мм х 50 мм |
| Максимальный измеримый размер продукта |
400 мм х 500 мм |
| Толщина ПКБ |
0.5 ~ 6 мм |
| Регулирование ширины рельса |
Автоматическое регулирование ширины, ручное регулирование ширины |
| Передача/установка платы |
Фиксация ремянного конвейера/пневматического зажима |
| Направление передачи |
Слева направо, справа налево. |
| Орбитальная высота |
900±20 мм |
| Конфигурация компьютера |
Главный компьютер |
Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор |
22" светодиодные |
| Операционная система |
Ubuntu |
| Параметры |
Общий размер |
W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес |
1100 кг |
| Источник питания |
AC220V/50~60Hz/2000W |
| Давление воздуха |
0.5Мпа |
| Форматы ввода, поддерживаемые программным обеспечением |
Поддержка формата Gerber (274X), ODB++ |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk,
%Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей
|
| Экологические требования |
Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) |
| Сообщение оборудования вверх по производству и вниз по производству |
Стандартный интерфейс SMEMA |
Особенности:
- Наименование продукта: 3D AOI Machine
- Освещение: RGB LED
- Разрешение: 10 мкм
- Способ выравнивания: автоматическое выравнивание
- Размеры: L 1300 X W 1300 X H 1500 мм
- ПКБ толщина: 0,5 - 5 мм
Технические параметры:
| Вес |
800 кг |
| Силовое питание |
Обменное давление 220 В, 50/60 Гц |
| Толщина PCB |
0.5 - 5 мм |
| Размер |
L 1300 X W 1300 X H 1500 мм |
| Резолюция |
10 мкм |
| Область инспекции |
До 510 X 510 мм |
| Метод проверки |
3D-инспекция |
| Освещение |
RGB светодиод |
| Тип камеры |
Цифровая камера 3D |
| Программа |
Интуитивный пользовательский интерфейс |
Применение:
Проектированный для удобства пользователя, Mento-01 может похвастаться интуитивно понятным программным обеспечением для пользовательского интерфейса, которое позволяет легко управлять.предоставление точных и надежных результатов для обеспечения того, чтобы ПХБ были свободны от дефектов и неисправностей.
Mento-01 является идеальным оборудованием для ПКБ AOI для широкого спектра отраслей промышленности, включая электронику, автомобилестроение, аэрокосмику и медицину.Его передовые технологии и высокая точность делают его идеальным решением для проверки сложных и детальных ПХБ, используемых в этих отраслях промышленностиКроме того, вес машины в 800 кг обеспечивает стабильность и долговечность даже при тяжелом использовании.
Независимо от того, производите ли вы небольшое или большое количество ПХБ, Mento-01 является идеальным решением для ваших потребностей в инспекции ПХБ.Мы уверены, что сможем удовлетворить ваши требования.Минимальное количество заказов составляет всего 1, а наши цены обсуждаемы, что гарантирует, что наши клиенты получат лучшую ценность за свои деньги.
Будьте уверены, что вы инвестируете в высококачественный продукт, который соответствует сертификациям ISO9001 и ISO14001.что облегчит вам покупку Mento-01.
Подводя итог, Mento-01 - это первоклассная система проверки ПКБ, которая идеально подходит для широкого спектра отраслей.и 3D метод инспекции сделать его надежным и эффективным решением для ваших потребностей ПКБ инспекции. Инвестируйте в Mento-01 сегодня и испытать преимущества наличия высококачественной системы ПКБ инспекции в вашем распоряжении.
Поддержка и услуги:
Продукт 3D AOI Machine поставляется с комплексной технической поддержкой и услугами для обеспечения оптимальной производительности и удовлетворенности клиентов.Наша команда опытных техников и инженеров предоставляет следующие услуги::
1Установка и обучение: мы предлагаем услуги по установке и обучению на месте, чтобы обеспечить правильную установку и работу 3D-машины AOI.
2Содержание и ремонт: наша команда предоставляет регулярное обслуживание, чтобы машина работала плавно и эффективно.Мы также предлагаем услуги по ремонту для устранения любых неисправностей или проблем, которые могут возникнуть.
3. Обновления и обновления программного обеспечения: Мы предоставляем регулярные обновления и обновления программного обеспечения, чтобы наши клиенты имели доступ к новейшим функциям и функциям.
4Техническая поддержка: наша команда доступна 24/7 для оказания технической поддержки и помощи в любых вопросах или проблемах, которые могут возникнуть.
5Калибровка и испытания: мы предлагаем услуги калибровки и испытаний, чтобы гарантировать, что машина работает точно и надежно.
Упаковка и перевозка:
Упаковка продукта:
- Одна машина 3D AOI
- Кабель питания
- USB-кабель
- Руководство пользователя и руководство по установке
- Сертификат калибровки
Перевозка:
- Перевозка обычной сухопутной перевозкой
- Масса на борту: 60 фунтов
- Размеры доставки: 24" x 24" x 24"
- Отгружается с нашего склада в течение 3-5 рабочих дней
- Отслеживание будет предоставлено по электронной почте
Часто задаваемые вопросы
О: Цена на 3D-машину AOI подлежит обсуждению.
7. Вопрос: Каково время доставки для 3D AOI машины?
Ответ: Срок поставки 3D-машины AOI составляет 1 неделю.
8. Вопрос: Каковы условия оплаты для 3D AOI машины?
О: Условия оплаты для 3D-авиатехники AOI доступны онлайн.
9. Вопрос: Какова способность 3D AOI-машины к поставкам?
A: Возможность поставки 3D AOI-машины 1000/месяц.
