1. Высокая производительность по соотношению цена/качество
2. Стандартная глобальная промышленная цветная камера с разрешением 5 мегапикселей
3. Первая компания в Китае, использующая телецентрические объективы большого диаметра (могут быть нацелены на продукты)
4. Самостоятельно разработанная оптическая система (стабильность источника света)
5. Высокостабильная интегрированная литая платформа
Описание продукта:

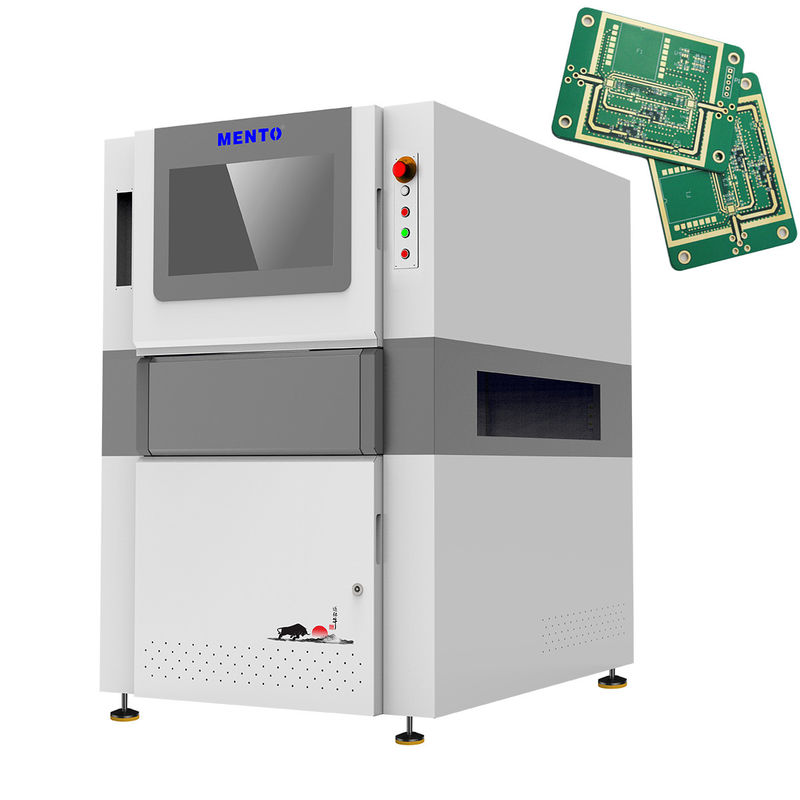

3D AOI машина оснащена RGB LED подсветкой, обеспечивающей превосходное освещение во время инспекции. Система освещения обеспечивает четкую видимость расположения компонентов и паяных соединений, позволяя машине легко инспектировать печатную плату.
Машина также оснащена интуитивно понятным программным обеспечением с пользовательским интерфейсом, что делает работу с системой простой и понятной. С помощью этого программного обеспечения вы можете легко настраивать параметры инспекции, создавать программы инспекции и просматривать результаты инспекции в удобном интерфейсе.
Приобретите лучшую 3D AOI машину для ваших нужд инспекции и наслаждайтесь преимуществами передовой технологии инспекции. Свяжитесь с нами сегодня, чтобы оформить заказ и вывести инспекцию печатных плат на новый уровень.
| Модель устройства | K3412 |
| Производительность обнаружения | Объекты обнаружения | |
| Метод сканирования | Стоп и движение |
| Оптическая система | Камера | 12-мегапиксельная высокоскоростная цветная промышленная камера |
| Источник света | 4 источника света DLP (технология растрового фазового сдвига) и источники света красного, зеленого и синего (RGB) |
| Разрешение | 10 мкм и 15 мкм (опционально) |
| Повторяемость объема | <1% (стандартный верификационный блок, 3 сигма) |
| Максимальное значение компенсации изгиба платы | ±3 мм |
| GRR производительности обнаружения | <10% при 6 сигма (+50% допуск, разрешение 5 мкм) |
| Максимальная высота обнаружения | 20 мм/40 мм |
| Решение проблемы тени | Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба платы в реальном времени | Компенсация изгиба платы (Z-Tracking + привязка к площадке) |
| Тестовый экран | Цвет (3D и 2D изображения отображаются вместе) |
| Приводное оборудование | Серводвигатель + винтовая направляющая |
| Скорость перемещения | 800 мм/с |
| Минимальный размер измеряемого продукта | 50 мм x 50 мм |
| Максимальный размер измеряемого продукта | 400 мм x 500 мм |
| Толщина печатной платы | 0,5–6 мм |
| Регулировка ширины дорожки | Автоматическая регулировка ширины, ручная регулировка ширины |
| Транспортировка/фиксация печатной платы | Ленточный конвейер/пневматический зажим |
| Направление транспортировки | Слева направо, справа налево |
| Высота орбиты | 900 ± 20 мм |
| Конфигурация компьютера | Основной блок | Процессор: Intel i5, ОЗУ: DDR4-16 ГБ, Графический процессор: GTX1660-6 ГБ, SSD: 250 ГБ, HDD: 2 ТБ |
| Монитор | 22" LED |
| Операционная система | Ubuntu |
| Параметры | Общий размер | Ш 1000 x Г 1380 x В 1600 мм (без сигнальной лампы) |
| Вес | 1100 кг |
| Источник питания | AC 220 В/50–60 Гц/2000 Вт |
| Давление воздуха | 0,5 МПа |
| Требования к окружающей среде | Температура: 5–40 °C, относительная влажность: 25–80% (без инея) |
| Связь с вышестоящим и нижестоящим оборудованием | Стандартный интерфейс SMEMA |
Особенности:
- Название продукта: 3D AOI машина
- Метод инспекции: 3D инспекция
- Размеры: Д 1300 x Ш 1300 x В 1500 мм
- Метод выравнивания: Автоматическое выравнивание
- Программное обеспечение: Интуитивно понятный пользовательский интерфейс
Технические параметры:
Mento-01 — это современная 3D AOI машина, произведенная ведущими производителями оборудования AOI в Китае, Дунгуань. Эта машина предназначена для широкого спектра задач инспекции печатных плат. Благодаря передовым технологиям и интуитивно понятному программному обеспечению с пользовательским интерфейсом, она стала предпочтительным выбором для производителей по всему миру.
3D AOI машина Mento-01 идеально подходит для различных применений, включая, но не ограничиваясь:
- Автомобильная промышленность: Эта машина идеально подходит для инспекции печатных плат, используемых в автомобилях, грузовиках и других транспортных средствах.
- Потребительская электроника: Машина подходит для инспекции печатных плат, используемых в смартфонах, планшетах, ноутбуках и других электронных устройствах.
- Медицинские устройства: Mento-01 идеально подходит для инспекции печатных плат, используемых в медицинских устройствах, таких как кардиостимуляторы, дефибрилляторы и диагностическое оборудование.
- Аэрокосмическая промышленность: Машина хорошо подходит для инспекции печатных плат, используемых в авиационной и аэрокосмической промышленности.
- Промышленная автоматизация: Mento-01 может инспектировать печатные платы, используемые в системах промышленной автоматизации, включая робототехнику и системы управления.
Кроме того, Mento-01 идеально подходит для широкого спектра сценариев, таких как:
- Прототипирование: Машина может использоваться для быстрой и точной инспекции прототипов печатных плат.
- Производство: Она идеально подходит для инспекции печатных плат в процессе производства, гарантируя, что вся продукция соответствует требуемым стандартам.
- Контроль качества: Mento-01 идеально подходит для проверки качества печатных плат перед их отправкой клиентам.
3D AOI машина Mento-01 оснащена RGB LED подсветкой и может инспектировать печатные платы толщиной от 0,5 до 5 мм. Ее размеры составляют Д 1300 x Ш 1300 x В 1500 мм, и она работает под управлением операционной системы. Машина сертифицирована по ISO9001/ISO14001, а минимальный объем заказа составляет 1 шт. Цена договорная, а срок поставки — одна неделя. Условия оплаты — онлайн, а производственная мощность — 1000 шт./месяц.
Поддержка и услуги:
3D Автоматическая Оптическая Инспекционная (AOI) Машина — это высококлассное решение для инспекции печатных плат. Наша техническая поддержка и услуги включают:
- Помощь в установке и настройке
- Обучение и поддержка операторов и техников машины
- Регулярное техническое обслуживание и калибровка для обеспечения оптимальной производительности
- Удаленная диагностика и устранение неисправностей
- Доступ к обновлениям и апгрейдам программного обеспечения
- Индивидуальные сервисные соглашения для удовлетворения конкретных потребностей вашего бизнеса
Наша команда экспертов стремится предоставлять первоклассную поддержку и услуги, чтобы ваша 3D AOI машина работала наилучшим образом, а вы получали максимальную отдачу от своих инвестиций.
Упаковка и доставка:
Упаковка продукта:
3D AOI машина будет упакована в прочный картонный ящик с пенопластовыми вставками для защиты машины во время транспортировки. На ящике будет указано название продукта, серийный номер и инструкции по обращению.
Доставка:
3D AOI машина будет отправлена через надежную курьерскую службу, такую как FedEx или DHL. Стоимость доставки будет рассчитана исходя из пункта назначения и веса посылки. Клиент будет уведомлен о номере отслеживания и ожидаемой дате доставки после отправки посылки.
Часто задаваемые вопросы:
О: Торговая марка 3D AOI машины — Mento.
В: Какой номер модели у 3D AOI машины?
О: Номер модели 3D AOI машины — Mento-01.
В: Где производится 3D AOI машина?
О: 3D AOI машина производится в Китае, Дунгуань.
В: Какие сертификаты имеет 3D AOI машина?
О: 3D AOI машина имеет сертификаты ISO9001/ISO14001.
В: Каков минимальный объем заказа для 3D AOI машины?
О: Минимальный объем заказа для 3D AOI машины составляет 1 шт.
В: Какова цена 3D AOI машины?
О: Цена 3D AOI машины договорная.
В: Каков срок поставки 3D AOI машины?
О: Срок поставки 3D AOI машины составляет 3 недели.
В: Каковы условия оплаты для 3D AOI машины?
О: Условия оплаты для 3D AOI машины — онлайн.
В: Какова производственная мощность 3D AOI машины?
О: Производственная мощность 3D AOI машины составляет 1000 шт./месяц.
