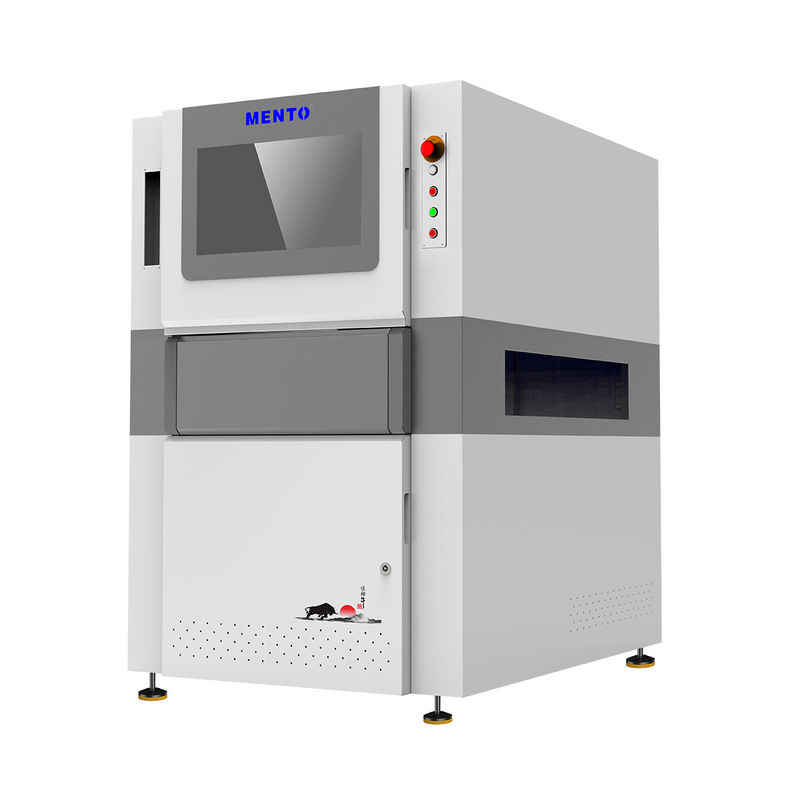

Описание продукта:
Наш 3D AOI инспекционный аппарат оснащен RGB LED подсветкой, обеспечивающей превосходное освещение для инспекции печатных плат. Система освещения разработана для обеспечения адекватного освещения даже самых мелких компонентов.
3D AOI инспекционный аппарат оснащен операционной системой, что делает его простым в использовании и эксплуатации. Удобный интерфейс операционной системы гарантирует, что вы сможете легко настроить и эксплуатировать аппарат без каких-либо затруднений.
Зона инспекции нашего 3D AOI инспекционного аппарата составляет до 510 x 510 мм, что делает его подходящим для инспекции печатных плат различных размеров. Аппарат разработан для обеспечения высокой точности и прецизионности инспекции печатных плат, гарантируя обнаружение всех дефектов.
Наш 3D AOI инспекционный аппарат использует метод 3D инспекции, который является самым передовым методом в отрасли. Метод 3D инспекции гарантирует тщательную проверку всех компонентов, включая те, которые трудно инспектировать с помощью методов 2D инспекции.
3D AOI инспекционный аппарат имеет размеры Д 1300 x Ш 1300 x В 1500 мм. Эта компактная конструкция позволяет аппарату вписываться в большинство производственных линий, не занимая слишком много места.
Наш 3D AOI инспекционный аппарат идеально подходит для различных отраслей, включая автомобильную, аэрокосмическую, медицинскую и производство потребительской электроники. С нашим 3D AOI инспекционным аппаратом вы можете быть уверены в высококачественных результатах инспекции, соответствующих вашим производственным стандартам.
Таким образом, независимо от того, работаете ли вы в электронной промышленности или в любой другой отрасли, требующей точной и прецизионной инспекции печатных плат и электронных компонентов, наш 3D AOI инспекционный аппарат является идеальным решением для вас.
| Модель устройства | K3412 |
| Производительность обнаружения | Обнаруживаемые элементы | |
| Метод сканирования | Стоп-и-иди |
| Оптическая система | Камера | 12-мегапиксельная высокоскоростная цветная промышленная камера |
| Источник света | 4 источника света DLP (технология растрового фазового сдвига) и источник света красного, зеленого и синего (RGB) |
| Разрешение | 10 мкм и 15 мкм (опционально) |
| Повторяемость объема | <1% (стандартный верификационный блок, 3 сигма) |
| Максимальное значение компенсации изгиба платы | ±3 мм |
| GRR (коэффициент повторяемости и воспроизводимости измерительной системы) обнаружения | <10% при 6 сигма (+50% допуск, разрешение 5 мкм) |
| Максимальная высота обнаружения | 20 мм/40 мм |
| Решение проблемы теней | Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба платы в реальном времени | Компенсация изгиба платы (Z-Tracking + привязка к площадкам) |
| Тестовый экран | Цветной (3D и 2D изображения отображаются вместе) |
| Привод | Серводвигатель + винтовая направляющая |
| Скорость перемещения | 800 мм/с |
| Минимальный размер измеряемого продукта | 50x50 мм |
| Максимальный размер измеряемого продукта | 400x500 мм |
| Толщина печатной платы | 0,5~6 мм |
| Регулировка ширины дорожки | Автоматическая регулировка ширины, ручная регулировка ширины |
| Транспортировка/фиксация печатной платы | Ленточный конвейер/пневматическая фиксация |
| Направление транспортировки | Слева направо, справа налево |
| Высота орбиты | 900±20 мм |
| Конфигурация компьютера | Основной блок | Процессор: Intel i5, ОЗУ: DDR4-16 ГБ, Графический процессор: GTX1660-6 ГБ, SSD: 250 ГБ, HDD: 2 ТБ |
| Монитор | 22" LED |
| Операционная система | Ubuntu |
| Параметры | Общие размеры | Ш 1000 x Г 1380 x В 1600 мм (без сигнальной лампы) |
| Вес | 1100 кг |
| Источник питания | 220 В переменного тока / 50~60 Гц / 2000 Вт |
| Давление воздуха | 0,5 МПа |
| Требования к окружающей среде | Температура: 5~40°C, относительная влажность: 25%~80% (без инея) |
| Связь с вышестоящим и нижестоящим оборудованием | Стандартный интерфейс SMEMA |
Особенности:
- Название продукта: 3D AOI аппарат
- Вес: 800 кг
- Размеры: Д 1300 x Ш 1300 x В 1500 мм
- Зона инспекции: до 510 x 510 мм
- Метод выравнивания: Автоматическое выравнивание
- Толщина печатной платы: 0,5 - 5 мм
Технические параметры:
Mento-01 разработан для различных сценариев инспекции, включая инспекцию печатных плат AOI. Продукт может использоваться в различных производственных средах, включая электронное производство, машиностроение и даже пищевую промышленность и производство напитков. Mento-01 имеет высокую скорость инспекции, до 80 см²/с, что делает его эффективным и надежным решением для инспекции.
Mento-01 использует RGB LED подсветку и технологию 3D цифровой камеры для выполнения 3D инспекции. Этот метод позволяет обнаруживать более сложные и тонкие дефекты, которые легко упускаются при традиционных методах 2D инспекции.
Mento-01 подходит для широкого спектра применений и сценариев, включая, но не ограничиваясь:
- Производственные линии печатных плат
- Производство электронных компонентов
- Автомобильное производство
- Аэрокосмическое производство
- Производство медицинского оборудования
- Упаковка пищевых продуктов и напитков
Mento-01 является идеальным выбором для тех, кто ищет надежный и эффективный 3D AOI аппарат. Благодаря высокой скорости инспекции, методу 3D инспекции и мощной подсветке, Mento-01 способен обнаруживать даже самые тонкие дефекты.
Индивидуализация:
Mento-01 - это 3D AOI аппарат, способный обеспечить высококачественную систему инспекции печатных плат. Он производится в Китае, Дунгуань, и сертифицирован по ISO9001/ISO14001. Минимальный объем заказа составляет 1 шт., цена договорная. Срок поставки - 1 неделя, условия оплаты - онлайн. Возможность поставки - 1000 шт./месяц.
Зона инспекции Mento-01 составляет до 510 x 510 мм с методом 3D инспекции и скоростью инспекции до 80 см²/с. Освещение - RGB LED с разрешением 10 мкм.
Поддержка и услуги:
Упаковка продукта:
- 3D AOI аппарат будет надежно упакован в деревянный ящик.
- Деревянный ящик будет запечатан прочным клейкой лентой.
- На ящике будет указан адрес получателя, информация о продукте и инструкции по обращению.
Доставка:
- 3D AOI аппарат будет отправлен через авторитетного перевозчика по адресу получателя.
- Стоимость доставки будет рассчитана исходя из местоположения получателя и веса упаковки.
- Получателю будет предоставлен номер отслеживания для мониторинга хода доставки.
- Срок доставки будет зависеть от местоположения получателя и выбранного способа доставки.
Часто задаваемые вопросы:
О: Торговая марка этого 3D AOI аппарата - Mento.
В: Какой номер модели у этого 3D AOI аппарата?
О: Номер модели этого 3D AOI аппарата - Mento-01.
В: Где производится этот 3D AOI аппарат?
О: Этот 3D AOI аппарат производится в Китае, Дунгуань.
В: Какие сертификаты имеет этот 3D AOI аппарат?
О: Этот 3D AOI аппарат имеет сертификаты ISO9001/ISO14001.
В: Каков минимальный объем заказа для этого 3D AOI аппарата?
О: Минимальный объем заказа для этого 3D AOI аппарата составляет 1 единица.
В: Какова цена этого 3D AOI аппарата?
О: Цена этого 3D AOI аппарата договорная.
В: Каков срок поставки этого 3D AOI аппарата?
О: Срок поставки этого 3D AOI аппарата составляет 1 неделю.
В: Каковы условия оплаты для этого 3D AOI аппарата?
О: Условия оплаты для этого 3D AOI аппарата - онлайн.
В: Какова возможность поставки этого 3D AOI аппарата?
О: Возможность поставки этого 3D AOI аппарата составляет 1000 единиц в месяц.
