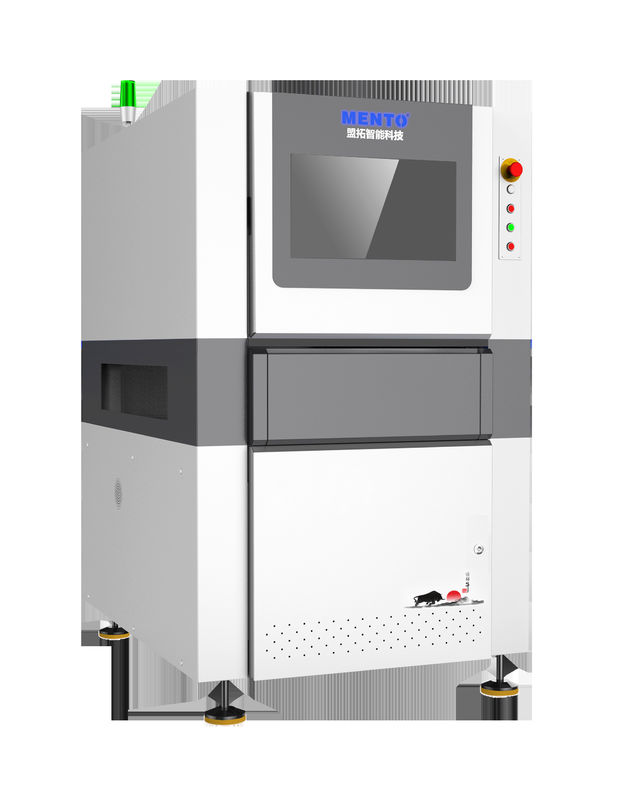

Описание продукта:
Эта машина 3D AOI может похвастаться впечатляющей скоростью проверки до 80 см2/с, что является одним из самых быстрых в отрасли.Это означает, что он может проверить большое количество ПХБ за короткое время.С такой скоростью производители могут легко достичь и даже превысить свои производственные цели.
С точки зрения толщины ПКБ, эта машина 3D AOI может обрабатывать доски, которые варьируются от 0,5 до 5 мм. Это означает, что она может проверять широкий спектр ПКБ,что делает его универсальным решением для различных типов производителейТакая гибкость позволяет производителям свободно работать с различными типами ПХБ, не беспокоясь о проблемах совместимости.
3D-машина AOI оснащена светодиодной лампой RGB, которая обеспечивает превосходное освещение для точной проверки ПХБ.Эта технология освещения обеспечивает достаточное освещение всех частей ПКБ, что облегчает устройству обнаружение дефектов и аномалий.что делает его экономически эффективным решением для производителей.
Метод автоматического выравнивания машины является еще одной отличительной особенностью, которая делает ее лучшим выбором для производителей.что позволяет машине с точностью и скоростью проверять ПКБЭто особенно важно для производителей, которые регулярно имеют дело с большим количеством ПХБ.
3D AOI Inspection Machine работает на Windows 10, широко используемой операционной системе, известной своей надежностью и удобством использования.Это позволяет производителям легко работать с машиной без каких-либо трудностей, а также обеспечивает доступ к последним обновлениям программного обеспечения и исправлениям безопасности.
В целом, эта машина 3D AOI является отличным инвестицией для производителей печатных плат, которые ищут надежное, высокоскоростное и точное решение для инспекции.RGB светодиодное освещение, автоматический метод выравнивания и операционная система Windows 10, ясно, почему эта машина является одним из лучших вариантов, доступных на рынке сегодня.,мы гордимся этим продуктом, и мы уверены, что он поможет производителям достичь своих производственных целей, сохраняя высокие стандарты качества.
| Модель устройства |
K3205 |
| Способность обнаружения |
Элементы обнаружения |
Недостаток сварки, слишком много сварки, недостаточно сварки.сСтарые мосты, запорные пасты, аномалия формы, смещение |
| Способ сканирования |
Стоп&го |
| Оптическая система |
Камера |
5 Мп высокоскоростная цветовая промышленная камера |
| Источник света |
Двойной источник света DLP (технология растрового фазового сдвига) и красный, зеленый и синий (RGB) источник света |
| Резолюция |
10μm и 15um (необязательно) |
| Показатели обнаружения |
Точность высоты (модуль калибровки) |
1μm (с использованием стандартного калибровочного блока) |
| Повторяемость объема |
< 1% (стандартный блок проверки, 3Sigma) |
| Максимальная стоимость компенсации изгиба плит |
±3 мм |
| Способность обнаружения GRR |
<10% при 6o ((+50% толерантности, разрешение 5μm) |
| Максимальная высота обнаружения |
500 мкм |
| Решение проблемы теней |
Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба плит в реальном времени |
Компенсация изгиба плит (Z-Tracking+Pad Referencing) |
| Испытательный экран |
Цвет (3D и 2D изображения отображаются вместе) |
| Устройства для вождения |
Сервомотор + руководство винтом |
| Скорость движения |
800 мм/с |
| Минимальный измеримый размер продукта |
50 мм х 50 мм |
| Максимальный измеримый размер продукта |
400 мм х 500 мм |
| Толщина ПКБ |
0.5 ~ 6 мм |
| Регулирование ширины рельса |
Автоматическое регулирование ширины, ручное регулирование ширины |
| Передача/установка платы |
Фиксация ремянного конвейера/пневматического зажима |
| Направление передачи |
Слева направо, справа налево. |
| Орбитальная высота |
900±20 мм |
| Конфигурация компьютера |
Главный компьютер |
Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор |
22" светодиодные |
| Операционная система |
Ubuntu |
| Параметры |
Общий размер |
W1350xD1000xH1600mm (за исключением сигнального фонаря) |
| Вес |
1100 кг |
| Источник питания |
AC220V/50~60Hz/2000W |
| Давление воздуха |
0.5Мпа |
| Форматы ввода, поддерживаемые программным обеспечением |
Поддержка формата Gerber (274X), ODB++ |
| Инструменты статистического управления |
Хистограмма, X-Bar&R - График, X-Bar&S - C hart, C p&C pk,
%Gage R & R, SPI Ежедневные/Еженедельные/Ежемесячные отчеты, SPC в режиме реального времени и многоразовый дисплей
|
| Экологические требования |
Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) |
| Сообщение оборудования вверх по производству и вниз по производству |
Стандартный интерфейс SMEMA |
Особенности:
- Наименование продукта: 3D AOI Machine
- Способ выравнивания: автоматическое выравнивание
- Электрическое питание: 220 В, 50/60 Гц
- Скорость проверки: до 80 см2/с
- Вес: 800 кг
- Разрешение: 10 мкм
Эта 3D-машина AOI является высокоразвитой и эффективной системой проверки ПКБ, разработанной ведущими производителями оборудования AOI.Он использует автоматическую технологию выравнивания для обеспечения точных результатов проверки с невероятной скоростью до 80 см2/сЭта машина для 3D-инспекции Aoi имеет вес 800 кг и предназначена для долговечности и долгосрочного использования.
Технические параметры:
| Резолюция |
10 мкм |
| Размер |
L 1300 X W 1300 X H 1500 мм |
| Скорость проверки |
До 80 см2/с |
| Способ выравнивания |
Автоматическое выравнивание |
| Вес |
800 кг |
| Операционная система |
Windows 10 |
| Толщина PCB |
0.5 - 5 мм |
| Программа |
Интуитивный пользовательский интерфейс |
| Виды инспекций |
Соединитель сварки, компонент, дефект |
| Силовое питание |
Обменное давление 220 В, 50/60 Гц |
Применение:
Машина Mento-01 3D AOI имеет минимальное количество заказов 1 и цена подлежит обсуждению.Возможность поставки этой машины 3D AOI составляет 1000 единиц в месяц, что позволяет клиентам быстро и эффективно получить этот инновационный продукт.
Одной из ключевых особенностей машины Mento-01 3D AOI является ее способность автоматически выравнивать печатные платы, что делает проверку быстрее и эффективнее.Операционная система для этого продукта - Windows 10Машина Mento-01 3D AOI весит 800 кг, что делает ее прочным и надежным продуктом, который может выдерживать повседневное использование.
Машина Mento-01 3D AOI идеально подходит для различных случаев и сценариев применения продукции.Продукт подходит для небольших и средних производителей ПКБ, а также крупных производственных предприятий.Этот продукт может быть использован в производстве мобильных телефонов, компьютеров, автомобильной электроники, аэрокосмического, медицинского оборудования и других отраслей промышленности, которые требуют высококачественных ПХБ.Машина Mento-01 3D AOI также идеально подходит для мастерских по ремонту и обслуживанию ПКБ, которые требуют быстрой и точной проверки ПКБ..
Подводя итог, машина Mento-01 3D AOI - это высококачественная система проверки ПКБ, которая использует передовые методы 3D-инспекции.Продукт изготовлен в Китае и соответствует международным стандартам качества.Машина Mento-01 3D AOI подходит для различных случаев и сценариев применения продукции, что делает ее универсальным и ценным активом для производителей печатных плат и ремонтных мастерских.
Настройка:
Наши услуги по настройке продукции включают:
- Минимальное количество заказа: 1
- Цена: Договоримая
- Время доставки: 1 неделя
- Условия оплаты: онлайн
- Возможность поставки: 1000/месяц
Mento-01 оснащен мощным источником питания переменного тока 220 В, 50/60 Гц и работает на операционной системе Windows 10.Его высокое разрешение 10 мкм позволяет точно проверять ПХБ толщиной от 0 доМашина весит 800 кг, что делает ее прочной и надежной для длительного использования на производственных линиях.
Поддержка и услуги:
Машина 3D AOI поставляется с комплексным пакетом технической поддержки и услуг, который включает:
- Услуги по установке и обучению для обеспечения надлежащей установки и эксплуатации
- Удаленная техническая поддержка для устранения неполадок и решения проблем
- Услуги по технической поддержке и техническому обслуживанию на месте для обеспечения оптимальной производительности и времени работы
- Услуги по калибровке и ремонту для поддержания машины в отличном состоянии
- Обновления и обновления программного обеспечения для повышения функциональности и производительности
- Консультационные услуги по оптимизации использования машины для конкретных приложений или процессов
Упаковка и перевозка:
Упаковка продукта:
Машина 3D AOI будет тщательно упакована в прочную картонную коробку для обеспечения безопасной транспортировки.Дополнительно, в коробке будет указание по эксплуатации и любые необходимые кабели.
Перевозка:
Наш стандартный способ доставки для 3D AOI машины - через авторитетную курьерскую службу. Время доставки может варьироваться в зависимости от вашего местоположения, но мы стремимся обеспечить быструю доставку.Как только ваш заказ будет обработан и отправлен, мы предоставим вам номер отслеживания, чтобы вы могли отслеживать состояние доставки вашей посылки.
Часто задаваемые вопросы
Ответ: торговая марка 3D-машины AOI - Mento.
Вопрос: Каков номер модели 3D-машины AOI?
A: Номер модели 3D AOI-машины Mento-01.
Вопрос: Где производится 3D-машина AOI?
О: 3D-машина AOI производится в Китае, в Донгуане.
Вопрос: Сертифицирована ли 3D-машина AOI?
Ответ: Да, 3D-машина AOI сертифицирована по ISO9001/ISO14001.
Вопрос: Каково минимальное количество заказов на 3D-машину AOI?
О: Минимальное количество заказов для 3D-машины AOI составляет 1.
Вопрос: Можно ли договориться о цене 3D-машины AOI?
О: Да, цена на 3D AOI-машину подлежит обсуждению.
Вопрос: Каково время доставки 3D-машины AOI?
О: Срок поставки 3D-машины AOI составляет 1 неделю.
Вопрос: Каковы условия оплаты за 3D-машину AOI?
О: Условия оплаты за 3D-машину AOI в режиме онлайн.
Вопрос: Какова мощность 3D-машины AOI?
Ответ: Возможность поставки 3D-машины AOI составляет 1000/месяц.
