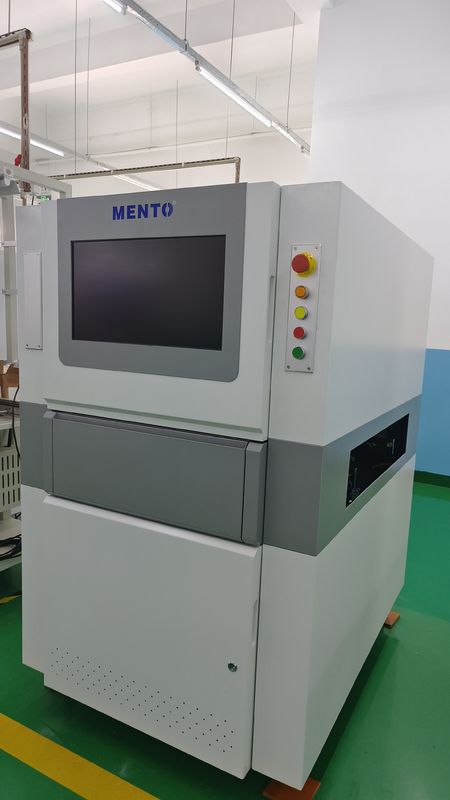

Автоматизированная оптическая машина для проверки сварной пасты с помощью sPI

Name: Автоматизированная оптическая машина для проверки сварной пасты с помощью sPI
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DW
Price: Подлежит обсуждению USD
Availability: InStock

Детали продукта

Место происхождения: Дунгуан

Фирменное наименование: MENTO

Сертификация: FCC.ROHS,CCC

Номер модели: K2005DW

Условия оплаты & доставки

Количество мин заказа: 3

Упаковывая детали: W1140mmxD1400mmxH1600mm

Время доставки: 20 рабочих дней

Условия оплаты: L/C, T/T

Поставка способности: 10 шт. + 20 рабочих дней

Получите самую лучшую цену

Детали продукта

Характер продукции

Детали продукта

Выделить:
                                                                                                                                                                                                                                                                                                                                                            Машина осмотра затира припоя SPI, СМТ-машина для проверки пасты для сварки сбора, Автоматизированная спи машина в smt


Операционная система:	Окна	Экология:	10-40°C
Источник воздуха:	00,4-0,6Mpa	Вес:	900 кг
Толщина PCB:	0.5-6 мм	Оптический источник:	RGB + W четырехцветная интеграль
Положение:	SMT AOI PCB-машина, AOI-системы	Перевозка:	доставка в срок
Применение:	Оптическая инспекция с помощью пасты для пайки	Функциональность:	Промышленное использование - сборочная линия SMT
Способ освещения:	Светодиодные	Модель:	ABC-123
Точность:	Высокая точность

Операционная система:	Окна
Экология:	10-40°C
Источник воздуха:	00,4-0,6Mpa
Вес:	900 кг
Толщина PCB:	0.5-6 мм
Оптический источник:	RGB + W четырехцветная интеграль
Положение:	SMT AOI PCB-машина, AOI-системы
Перевозка:	доставка в срок
Применение:	Оптическая инспекция с помощью пасты для пайки
Функциональность:	Промышленное использование - сборочная линия SMT
Способ освещения:	Светодиодные
Модель:	ABC-123
Точность:	Высокая точность

Характер продукции

Автоматическая оптическая инспекция серии K20 с нисходящим видом

Модель устройства		K2005DW
Производительность обнаружения	Обнаруживаемые элементы	Корпус компонента CHIP, паяные соединения компонента CHIP, символы, паяные соединения DIP
	Самый маленький компонент	CHIP:0201 Шаг:0.3мм
	Метод обнаружения	Отладка параметров алгоритма, машинное обучение
Оптическая система	Камера	5-мегапиксельная высокоскоростная цветная промышленная камера
	Телецентрический объектив	0.22X/0.17X
	Разрешение	15um/20um/25um
	Поле зрения (FOV)	36x30мм/48x40мм/61x51мм
	Скорость обнаружения	3 FOV/с
Механические характеристики	Толщина печатной платы	0.3~10мм (деформация ≤5мм)
	Высота компонента	180мм сверху, 30мм снизу (специальная высота может быть настроена)
	Приводное оборудование	Серводвигатель + шарико-винтовая передача + линейная направляющая
	Скорость перемещения	Макс. 600мм/с
	Точность позиционирования	≤8um (после калибровки)
	Транспортный конвейер печатных плат	Высота транспортировки печатных плат: 900 ±20мм (от пола до поверхности направляющей для печатных плат)
		Максимальный размер печатной платы: 510ммx460мм
		Минимальное расстояние между печатными платами: ≤90мм
Параметры	Источник питания	AC220V/50Hz/2000W
	Общие размеры	Ш1140мм x Г1400мм x В1600мм (без учета ножек 100 ±20мм)
	Вес	≈700кг
	Давление воздуха	≥0.5MPa
	Требования к окружающей среде	Температура: 5~40°C, относительная влажность 25%~80% (без инея)
	Связь с вышестоящим и нижестоящим оборудованием	Стандартный интерфейс SMEMA

Дизайн научной платформы

Дизайн подвижной дорожки шлифовального класса

высокая точность повторения и позиционирования, низкий уровень шума.

Дизайн высокоточной системы управления движением

Предотвращает потерю данных системы движения, обеспечивает высокоскоростную и стабильную работу, а также эффективно повышает скорость ускорения и замедления движения.

Автоматизированная оптическая машина для проверки сварной пасты с помощью sPI

Особенности продукта - Системы технического зрения

Промышленная камера

Высокоскоростная многокадровая промышленная цифровая камера.

Контроллер источника света с постоянным током

Полностью замкнутый цифровой контроллер с постоянным током обеспечивает стабильность и равномерность яркости источника света.

Телецентрическая оптическая система

Большая глубина резкости, низкие искажения, полнопиксельный дизайн с фиксированным разрешением.

Возможности инспекции продукта

1. Неправильная деталь 2. Отсутствующая деталь 3. Перевернутая 4. Виртуальная пайка 5. Оловянное отверстие 6. Коллинеарность 7. Ложная пайка 8. Ножка 9. Недостаточно олова

10. Непрерывное олово 11. Недостаточно олова в паяном соединении DIP 12. Смещение положения 13. Пропуск компонента DIP 14. Невыведенная ножка DIP...

Автоматизированная оптическая машина для проверки сварной пасты с помощью sPI

Функция сопряжения данных MES и мощная система SPC

1. Статистика в реальном времени по 10 компонентам с наибольшим количеством тревог

2. Позволяет установить количество тревог для автоматической остановки вышестоящего оборудования.

3. Экспорт изображения всей платы каждой печатной платы в реальном времени для последующей прослеживаемости

4. Собственно разработанный интерфейс MES поддерживает стандартные и настраиваемые форматы.

Автоматизированная оптическая машина для проверки сварной пасты с помощью sPI
