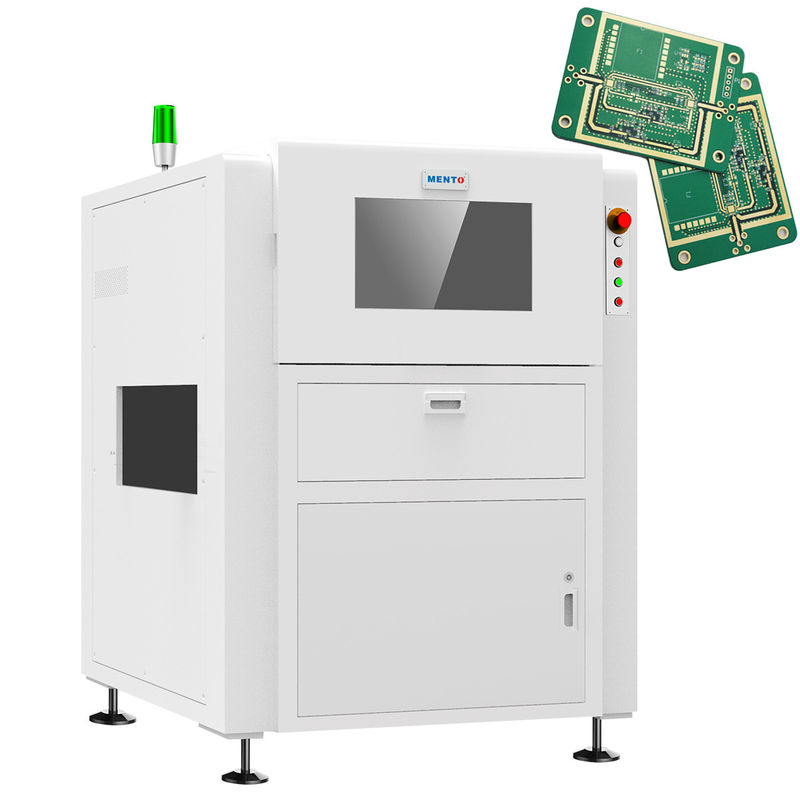

ROHS Автоматизированная оптическая инспекция PCB SPI Machine Анализ данных в реальном времени

Name: ROHS Автоматизированная оптическая инспекция PCB SPI Machine Анализ данных в реальном времени
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DT
Price: Подлежит обсуждению USD
Availability: InStock

Детали продукта

Место происхождения: Дунгуан

Фирменное наименование: MENTO

Сертификация: FCC.ROHS,CCC

Номер модели: K2005DT

Условия оплаты & доставки

Количество мин заказа: 3

Упаковывая детали: 1200*1500*1800 мм

Время доставки: 20 рабочих дней

Условия оплаты: L/C, T/T

Поставка способности: 10 шт. + 20 рабочих дней

Получите самую лучшую цену

Детали продукта

Характер продукции

Детали продукта

Выделить:
                                                                                                                                                                                                                                                            Автоматизированная оптическая шпи машина, Машина для проверки ROHS, ROHS ПКБ АОИ машины


Тип продукции:	Автоматическое оптическое оборудование для инспекции	Метод проверки:	Автоматический
Резолюция:	До 5 мкм	Операционная система:	Окна
Классификация дефектов:	Автоматизированная классификация и сортировка	Оптическая система:	Камера высокого разрешения
Управление данными:	Анализ и хранение данных в реальном времени	Программа:	Развитое программное обеспечение для обработки изображений
Поле зрения:	До 300 мм х 300 мм

Тип продукции:	Автоматическое оптическое оборудование для инспекции
Метод проверки:	Автоматический
Резолюция:	До 5 мкм
Операционная система:	Окна
Классификация дефектов:	Автоматизированная классификация и сортировка
Оптическая система:	Камера высокого разрешения
Управление данными:	Анализ и хранение данных в реальном времени
Программа:	Развитое программное обеспечение для обработки изображений
Поле зрения:	До 300 мм х 300 мм

Характер продукции

2D Автоматический оптический контроль Онлайн двойной трек
Модель		K2005DT
Возможности тестирования	Тестируемые элементы	Корпус компонента CHIP, паяные соединения компонента CHIP, символы, паяные соединения DIP
	Минимальный компонент	CHIP:01005 Шаг:0.3мм
	Метод обнаружения	Отладка параметров алгоритма, машинное обучение
Оптическая система	Камера	5-мегапиксельная высокоскоростная цветная промышленная камера
	Телецентрический объектив	0.345X/0.22X/0.17X
	Разрешение	10um/15um/20um
	Поле зрения	24x20мм/36x30мм/48x40мм
	Скорость обнаружения	3 поля зрения/с
Механические свойства	Толщина печатной платы	0.3~10мм (деформация ≤5мм)
	Высота компонента	Верхняя 30мм, нижняя 84мм (специальная высота может быть настроена)
	Привод	Серводвигатель + шарико-винтовая передача + линейная направляющая
	Скорость перемещения	Макс. 600мм/с
	Точность позиционирования	≤8um (после калибровки)
	Направляющая для транспортировки печатных плат	Высота направляющей для транспортировки печатных плат: 900+20мм (от пола до поверхности направляющей для транспортировки печатных плат)
		Максимальный размер печатной платы: 600ммxШ300мм (двойная направляющая, две печатные платы) 600ммxШ580мм (одинарная направляющая, одна печатная плата)
		Минимальное расстояние между печатными платами: ≤90мм
Параметры	Метод отверждения	AC220V/50Hz/2000W
	Экран обнаружения	Ш1000ммxГ1380ммxВ1600мм (без ножек 100±20мм)
	Точность	1100кг
	Точность повторного измерения	≥0.5MPa
	Размер кольца пластины	Температура: 5~40℃, относительная влажность 25%~80% (без инея)
	Количество одновременно обрабатываемых пластин	Стандартный интерфейс SMEMA

Возможности тестирования продукции (онлайн двойной трек)

1. Смещение 2. Отсутствие компонента 3. Обратная полярность 4. Несмачиваемость 5. Паяльное отверстие 6. Коллинеарная аномалия 7. Плохая пайка 8. Деформация вывода

9. Недостаточная пайка 10. Короткое замыкание 11. Смещение 12. Отсутствие компонента DIP 13. Невыдвинутые выводы DIP......

Функция сопряжения данных MES и мощная система SPC

1. Статистика в реальном времени по 10 компонентам с наибольшим количеством сигналов тревоги

2. Позволяет установить количество сигналов тревоги для автоматической остановки вышестоящего оборудования.

3. Экспорт изображения всей платы каждой печатной платы в реальном времени для последующей прослеживаемости

4. Собственно разработанный интерфейс MES поддерживает стандартные и настраиваемые форматы.

Режим экономии труда

Благодаря передаче данных и другим методам один человек может просматривать данные сигналов тревоги AOI с нескольких линий, тем самым реализуя режим экономии труда.
