Детали продукта
Место происхождения: Дунгуан
Фирменное наименование: MENTO
Сертификация: FCC.ROHS,CCC
Номер модели: K2005XL1200
Условия оплаты & доставки
Количество мин заказа: 3
Упаковывая детали: W1350xD1000xH1600 мм
Время доставки: 20 рабочих дней
Поставка способности: 10 шт. + 20 рабочих дней
Операция: |
Windows 10 64 бит |
Доставка: |
UPS, DHL, FedEx, как ваш заказ |
Размер FOV: |
42 мм х 42 мм 56 мм х 56 мм |
Толщина доски: |
0.6 - 2,5 мм |
Оптический источник: |
RGB + W четырехцветная интеграль |
Источник воздуха: |
00,4-0,6Mpa |
Операционная система: |
Windows 10 |
Перевозка: |
доставка в срок |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Наименование продукта: |
SMT SAKI BF-Planet-X AOI-машина |
Размер ПКБ: |
50*50 мм ~ 510*460 мм |
Время выполнения: |
40 ДЕН |
Камера: |
5MP; цвет |
Функциональность: |
Промышленное использование (SMT) |
Особенности: |
самая продвинутая в мире система 3D AOI |
Операция: |
Windows 10 64 бит |
Доставка: |
UPS, DHL, FedEx, как ваш заказ |
Размер FOV: |
42 мм х 42 мм 56 мм х 56 мм |
Толщина доски: |
0.6 - 2,5 мм |
Оптический источник: |
RGB + W четырехцветная интеграль |
Источник воздуха: |
00,4-0,6Mpa |
Операционная система: |
Windows 10 |
Перевозка: |
доставка в срок |
Силовое питание: |
Обменное давление 220 В, 50/60 Гц |
Наименование продукта: |
SMT SAKI BF-Planet-X AOI-машина |
Размер ПКБ: |
50*50 мм ~ 510*460 мм |
Время выполнения: |
40 ДЕН |
Камера: |
5MP; цвет |
Функциональность: |
Промышленное использование (SMT) |
Особенности: |
самая продвинутая в мире система 3D AOI |

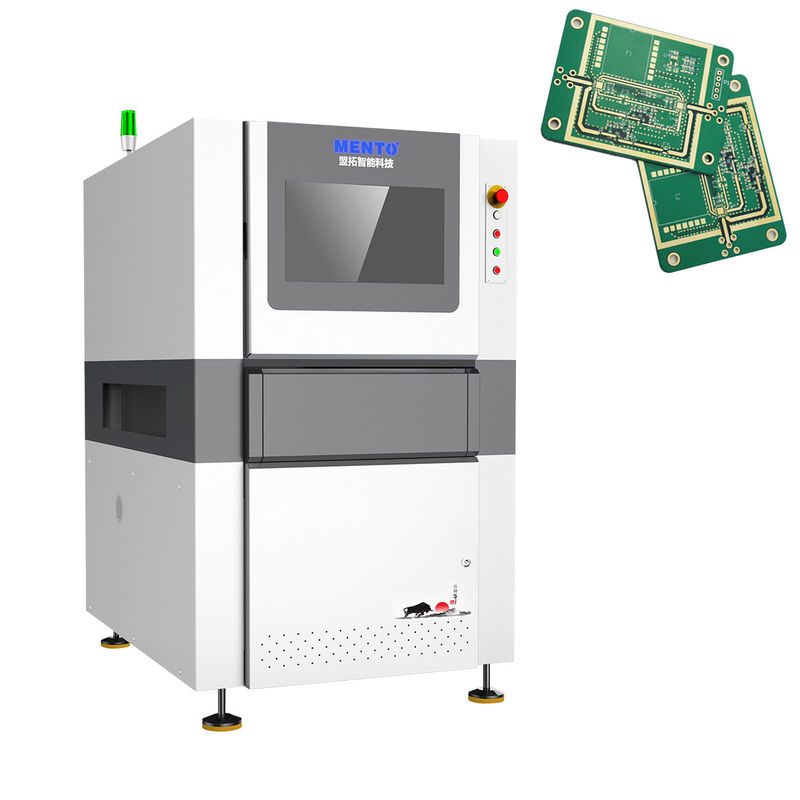

| 2D автоматизированная оптическая инспекция 1,2 м онлайн Single-Track | |||
| Модель | K2005XL1200 | ||
| Проверка способностей | Испытательные элементы | Корпус компонента CHIP, соединительные соединители CHIP, символы, соединительные соединители DIP | |
| Минимальный компонент | ЧИП:0402 | ||
| Способ обнаружения | Глубокое обучение, обработка изображений | ||
| Оптическая система | Камера | 5 Мп высокоскоростная цветовая промышленная камера | |
| Телецентрическая линза | 0.22X/0.17X/0.14X | ||
| Резолюция | 15 мм/20 мм/25 мм | ||
| ПОВ | 36х30 мм/48х40 мм/61х51 мм | ||
| Скорость обнаружения | 3FOV/s | ||
| Программная система | Операционная система | Убунту 20.04 | |
| Механические свойства | Толщина ПКБ | 0.3 ~ 10 мм ((Warp ≤ 5 мм) | |
| Высота компонента | Верхний 30 мм, нижний 84 мм ((специальная высота может быть настроена) | ||
| Двигатель | Сервомотор + шаровой винт + линейный направляющий | ||
| Скорость движения | Макс.600 мм/с | Макс.800 мм/с | |
| Точность позиционирования | ≤ 8um ((после калибровки) | ||
| Руководство по транспортировке ПКБ | Высота транспортировки PCB по железной дороге:900+20 мм ((от земли до поверхности транспортировки PCB по железной дороге) | ||
| 600 ммx700 мм | |||
| Минимальное расстояние между ПХБ: ≤ 90 мм | |||
| Параметры | Способ отверждения | AC220V/50Hz/2000W | |
| Дисплей обнаружения | W1000mmxD1380mmxH1600mm ((без стопы 100±20mm) | ||
| Точность | 1100 кг | ||
| Точность повторных измерений | ≥ 0,5 МПа | ||
| Размер кольца вафеля | Температура:5~40°C, относительная влажность 25%~80% ((без заморозков) | ||
| Количество одновременно обрабатываемых пластин | Стандартный интерфейс SMEMA | ||
Возможности тестирования продукции ((Online Single-Track)
8Недостаточное сварка 9. Краткое замыкание 10. Оффсет 11.
Компонентcлинейностьобнаружение ((ОнлайнОднодорожный/1,2m онлайнОднодорожный)
1. Вычислить угол вращения компонента
2. Вычислить диапазон между максимальным и минимальным смещением компонента
3. Расстояние между компонентами
4Расстояние между компонентом и точкой отсчета или линией
Определение коллинейности (коллинейность, абсолютное расстояние, диапазон коллинейности, расстояние между компонентами)
Всеобъемлющая МЭСdатаЯИнтерфейсcУменияи мощная система SPC(Онлайн)Однодорожный/1,2m онлайнОднодорожный)
1Статистика в режиме реального времени о 10 основных компонентах сигнализации
2. Позволяет настроить подсчет тревоги для автоматического остановки оборудования вверх по течению.
3Экспортируйте в режиме реального времени все изображения платы для последующей отслеживания.
4Местный интерфейс MES поддерживает стандартные и индивидуальные форматы.
Экономия трударежим
С помощью передачи данных и других методов один человек может просматривать данные тревоги AOI нескольких линий, тем самым реализуя режим экономии труда.
Особенности продукта - платформа оборудования
Трехсекционный рельс является съемным и может быть изменен в зависимости от длины изделия.
1Интегральная литейная платформа эффективно устраняет структурное напряжение и закладывает основу для точности и стабильности машины.
2Выдвижная электронная система управления делает обслуживание более удобным.
3Профессиональный и красивый дизайн, более соответствующий эргономике и визуальной эстетике.
