Оборудование для проверки ПКБ
, Оборудование для проверки высокоразрешимости
, Машина для проверки ПКБ высокой разрешения

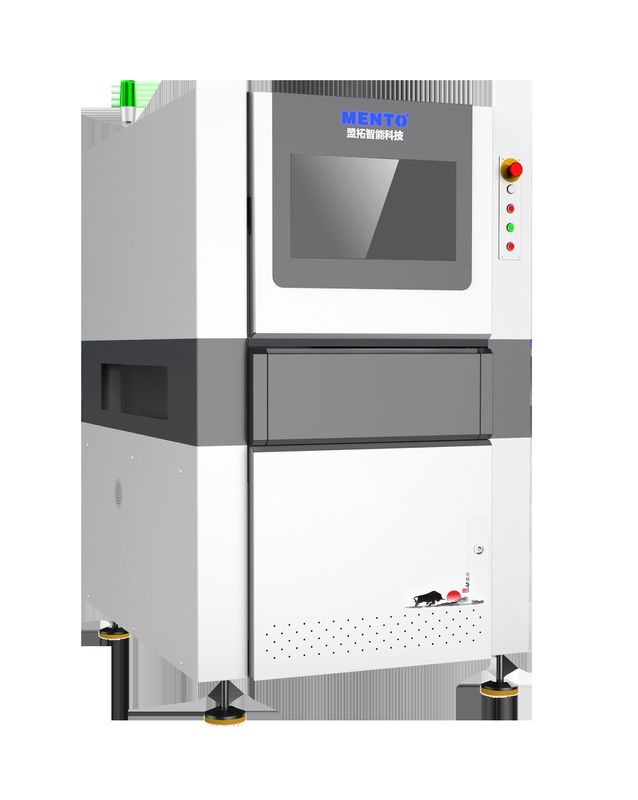

| 2D автоматизированная оптическая инспекция онлайн однонаправленная |
| Модель |
K2005 |
| Проверка способностей |
Испытательные элементы |
Корпус компонента CHIP, соединительные соединители CHIP, символы, соединительные соединители DIP |
| Минимальный компонент |
CHIP: 01005 Пич:00,3 мм |
| Способ обнаружения |
Глубокое обучение, обработка изображений |
| Оптическая система |
Камера |
5 Мп высокоскоростная цветовая промышленная камера |
| Телецентрическая линза |
0.345X/0.22X/0.17X |
| Резолюция |
10um/15um/20um |
| ПОВ |
24х20 мм/36х30 мм/48х40 мм |
| Скорость обнаружения |
3FOV/s |
| Программная система |
Операционная система |
Убунту 20.04 |
| Механические свойства |
Толщина ПКБ |
0.3 ~ 10 мм ((Warp ≤ 5 мм) |
| Высота компонента |
Верхний 30 мм, нижний 84 мм ((специальная высота может быть настроена) |
| Двигатель |
Сервомотор + шаровой винт + линейный направляющий |
| Скорость движения |
Макс.600 мм/с |
Макс.800 мм/с |
| Точность позиционирования |
≤ 8um ((после калибровки) |
| Руководство по транспортировке ПКБ |
Высота транспортировки PCB по железной дороге:900+20 мм ((от земли до поверхности транспортировки PCB по железной дороге) |
| 600 ммx700 мм |
| Минимальное расстояние между ПХБ: ≤ 90 мм |
| Параметры |
Способ отверждения |
AC220V/50Hz/2000W |
| Дисплей обнаружения |
W1000mmxD1380mmxH1600mm ((без стопы 100±20mm) |
| Точность |
1100 кг |
| Точность повторных измерений |
≥ 0,5 МПа |
| Размер кольца вафеля |
Температура:5~40°C, относительная влажность 25%~80% ((без заморозков) |
| Количество одновременно обрабатываемых пластин |
Стандартный интерфейс SMEMA |
Особенности продукта - Системы зрения ((Online)Однодорожный)
Возможности тестирования продукции ((Online Single-Track)
- Неправильное расположение 2. Отсутствие компонента 3. Обратная полярность 4. Немокрая 5. Сплавная дыра 6. Коллинеарная аномалия 8.
9Недостаточная сварка 10. Краткое замыкание 12. Оффсет 13.
Неправильное расположение недостающего компонента Полярность обратная немокрый штифт
Нормальный плавучий шприц Недостаточное сварное соединение
Быстрое программирование ((ОнлайнОднодорожный)
1. Автоматически импортировать базу данных
2. Настройка параметров всей доски
3. Ссылка с одним щелчком мыши на публичную библиотеку компонентов 4. Стандартная библиотека
Оффлайн-программирование ((ОнлайнОднодорожный)
Онлайн и офлайн (офисная) непрерывная настройка параметров машины.
Компонентcлинейностьобнаружение ((ОнлайнОднодорожный/1,2m онлайнОднодорожный)
1. Вычислить угол вращения компонента
2. Вычислить диапазон между максимальным и минимальным смещением компонента
3. Расстояние между компонентами
4Расстояние между компонентом и точкой отсчета или линией
Определение коллинейности (коллинейность, абсолютное расстояние, диапазон коллинейности, расстояние между компонентами)
Всеобъемлющая МЭСdатаЯИнтерфейсcУменияи мощная система SPC(Онлайн)Однодорожный)
1Статистика в режиме реального времени о 10 основных компонентах сигнализации
2. Позволяет настроить подсчет тревоги для автоматического остановки оборудования вверх по течению.
3Экспортируйте в режиме реального времени все изображения платы для последующей отслеживания.
4Местный интерфейс MES поддерживает стандартные и индивидуальные форматы.
Резюме Общий процент Топ-10 типов дефектов Топ-10 компонентов дефектов Топ-10 ложноположительных компонентов Диаграмма Парето 10 типов дефектов
Экономия трударежим
С помощью передачи данных и других методов один человек может просматривать данные тревоги AOI нескольких линий, тем самым реализуя режим экономии труда.
Печатник SPI для сварки с помощью пасты для сварки с помощью чипов
Особенности продукта - платформа оборудования
Трехсекционный рельс является съемным и может быть изменен в зависимости от длины изделия.
1Интегральная литейная платформа эффективно устраняет структурное напряжение и закладывает основу для точности и стабильности машины.
2Выдвижная электронная система управления делает обслуживание более удобным.
3Профессиональный и красивый дизайн, более соответствующий эргономике и визуальной эстетике.
Возможности инспекции продукции
Ошибка смещения наклона общий дефектный
Отсутствующий компонент Диодный оффсет Недостаточный клей
