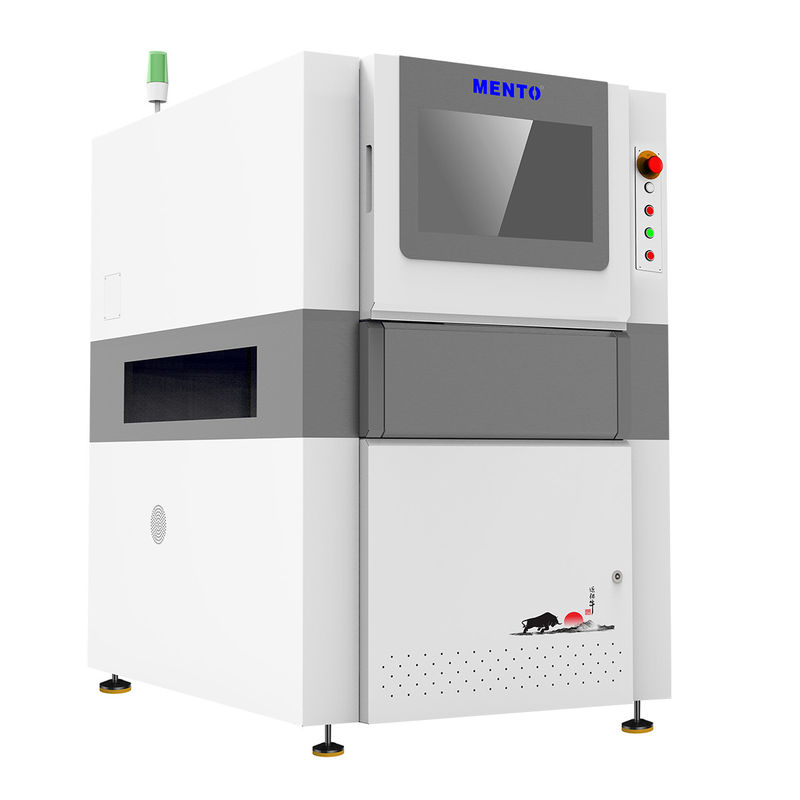

Описание продукта:
Наш метод 3D-инспекции позволяет более точно проверить ваши доски по сравнению с традиционными методами 2D-инспекции.и даже микро трещины, которые не будут замечены при 2D-инспекции..
Область осмотра нашей машины 3D AOI составляет до 510 х 510 мм, что делает ее подходящей для осмотра широкого диапазона размеров ПКБ.Это означает, что вам не придется беспокоиться об инвестировании в несколько машин для покрытия всех ваших потребностей инспекции.
RGB светодиодное освещение на нашей машине обеспечивает яркое и равномерное освещение для ваших досок, гарантируя, что даже самые мелкие дефекты видны нашей 3D цифровой камеры.Этот тип камеры позволяет более точной и детальной инспекции ваших досок.
В целом, наша машина 3D AOI является лучшим решением для ваших потребностей в инспекции ПКБ. С его быстрой скоростью инспекции, точным методом 3D инспекции, большой зоной инспекции,и продвинутые RGB светодиодные светильники и 3D цифровые камеры, вы можете быть уверены, что ваши печатные платформы будут тщательно проверены на наличие любых дефектов. Доверяйте нашему опыту в качестве производителей оборудования AOI, чтобы предоставить вам лучшие технологии проверки печатных платформ AOI.
| Модель устройства |
K3412 |
| Способность обнаружения |
Элементы обнаружения |
|
| Способ сканирования |
Стоп&го |
| Оптическая система |
Камера |
12 Мп высокоскоростная цветовая промышленная камера |
| Источник света |
4 Источник света DLP (технология растрового фазового сдвига) и источник света красного, зеленого и синего (RGB) |
| Резолюция |
10μm и 15um (необязательно) |
| Повторяемость объема |
< 1% (стандартный блок проверки, 3Sigma) |
| Максимальная стоимость компенсации изгиба плит |
±3 мм |
| Способность обнаружения GRR |
<10% при 6o ((+50% толерантности, разрешение 5μm) |
| Максимальная высота обнаружения |
20 мм/40 мм |
| Решение проблемы теней |
Технология фазового сдвига и двунаправленная система 3D структурированного света |
| Метод компенсации изгиба плит в реальном времени |
Компенсация изгиба плит (Z-Tracking+Pad Referencing) |
| Испытательный экран |
Цвет (3D и 2D изображения отображаются вместе) |
| Устройства для вождения |
Сервомотор + руководство винтом |
| Скорость движения |
800 мм/с |
| Минимальный измеримый размер продукта |
50 мм х 50 мм |
| Максимальный измеримый размер продукта |
400 мм х 500 мм |
| Толщина ПКБ |
0.5 ~ 6 мм |
| Регулирование ширины рельса |
Автоматическое регулирование ширины, ручное регулирование ширины |
| Передача/установка платы |
Фиксация ремянного конвейера/пневматического зажима |
| Направление передачи |
Слева направо, справа налево. |
| Орбитальная высота |
900±20 мм |
| Конфигурация компьютера |
Главный компьютер |
Процессор: Intel i5, оперативная память: DDR4-16G, графический процессор: GTX1660-6GB, SSD:250G, HDD: 2T |
| Монитор |
22" светодиодные |
| Операционная система |
Ubuntu |
| Параметры |
Общий размер |
W1000xD1380xH1600mm (за исключением сигнального огня) |
| Вес |
1100 кг |
| Источник питания |
AC220V/50~60Hz/2000W |
| Давление воздуха |
0.5Мпа |
| Экологические требования |
Температура: 5~40°C, относительная влажность: 25%~80% (без заморозков) |
| Сообщение оборудования вверх по производству и вниз по производству |
Стандартный интерфейс SMEMA |
Особенности:
- Наименование продукта: 3D AOI Machine
- Скорость проверки: до 80 см2/с
- Операционная система: Windows 10
- Вес: 800 кг
- Способ выравнивания: автоматическое выравнивание
- ПКБ толщина: 0,5 - 5 мм
Эта 3D AOI машина является высокоскоростнойПКБ-ои оборудованиекоторый может просматривать до 80 см2/с. Он работает наWindows 10и имеет вес 800 кг. Машина используетавтоматическое выравниваниеДля точного осмотра печатных плат толщиной 0,5 - 5 мм.Система контроля PCBкоторая использует 3D-технологии для обеспечения точных результатов проверки.
Технические параметры:
| Технический параметр |
Стоимость |
| Резолюция |
10 мкм |
| Скорость проверки |
До 80 см2/с |
| Способ выравнивания |
Автоматическое выравнивание |
| Операционная система |
Windows 10 |
| Тип камеры |
Цифровая камера 3D |
| Программа |
Интуитивный пользовательский интерфейс |
| Силовое питание |
Обменное давление 220 В, 50/60 Гц |
| Освещение |
RGB светодиод |
| Размер |
L 1300 x W 1300 x H 1500 мм |
| Метод проверки |
3D-инспекция |
Применение:
С возможностью поставки 1000/месяц, Mento-01 является отличным решением для компаний, которые требуют высокоскоростной и высокоточной проверки ПКБ. Машина может проверять ПКБ толщиной 0.5 - 5 мм и площадь осмотра до 510 х 510 ммМетод автоматического выравнивания обеспечивает быструю и точную проверку.
Метод 3D-инспекции, используемый Mento-01, позволяет точно обнаруживать дефекты, которые традиционные 2D-машины AOI могут пропустить.Это делает его идеальным для отраслей промышленности, которые требуют высокой точности контроля качества, таких как аэрокосмическая промышленность, автомобильной и медицинской промышленности.
Интуитивно понятное программное обеспечение интерфейса пользователя Mento-01 позволяет операторам легко настроить и управлять машиной.облегчение выявления и исправления дефектовМашина может использоваться для различных применений, таких как проверка пасты для сварки, размещение компонентов и качество сварного соединения.
Подводя итог, Mento-01 является надежной и эффективной машиной 3D AOI, которая подходит для широкого спектра приложений и сценариев.Его высокоточные возможности проверки делают его идеальным выбором для отраслей промышленности, которые требуют строгого контроля качества.
Поддержка и услуги:
Машина 3D AOI (Автоматизированная оптическая инспекция) - это высокотехнологичное оборудование для инспекции, используемое для производства печатных плат.Он предназначен для проверки качества и точности компонентов, установленных на ПКБ.
Техническая поддержка продукции и услуги для 3D-машины AOI включают:
- Установка и настройка оборудования
- Обучение пользованию оборудованием
- Техническая поддержка по устранению неполадок и техническому обслуживанию
- Обновления и обновления программного обеспечения
- Услуги по калибровке и испытаниям для обеспечения точности и надежности результатов инспекций
- 24/7 поддержка клиентов для любых вопросов или проблем
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Упаковка и перевозка:
Упаковка продукта:
3D AOI Machine будет надежно упакована в деревянный ящик, чтобы обеспечить безопасную транспортировку..Ящик будет запечатан винтами и отмечен хрупкими наклейками для особой осторожности.
Перевозка:
3D AOI Machine будет отправлена через надежную курьерскую службу, чтобы обеспечить своевременную и безопасную доставку.и клиент будет проинформирован о деталях доставки и номер отслеживания после отправки машины.
Часто задаваемые вопросы
Ответ: торговая марка 3D-машины AOI - Mento.
Вопрос: Каков номер модели 3D-машины AOI?
A: Номер модели 3D AOI-машины Mento-01.
Вопрос: Какое место происхождения 3D-машины AOI?
О: Место происхождения 3D-машины AOI - Китайский Донггуан.
Вопрос: Какова сертификация 3D-машины AOI?
Ответ: Машина 3D AOI сертифицирована по стандартам ISO9001/ISO14001.
Вопрос: Каково минимальное количество заказов на 3D-машину AOI?
О: Минимальное количество заказов для 3D-машины AOI составляет 1.
Вопрос: Какова цена 3D-машины AOI?
О: Цена на 3D AOI-машину подлежит обсуждению.
Вопрос: Каково время доставки 3D-машины AOI?
О: Срок поставки 3D-машины AOI составляет 1 неделю.
Вопрос: Каковы условия оплаты за 3D-машину AOI?
О: Условия оплаты за 3D-машину AOI в режиме онлайн.
Вопрос: Какова мощность 3D-машины AOI?
Ответ: Возможность поставки 3D-машины AOI составляет 1000/месяц.
